ＦＥＴハイブリッドμフォロワ・ヘッドフォンアンプ（９） ― 2012/02/03 15:29
Ｅ１８２ＣＣハイブリッドμフォロワ・ヘッドフォンアンプのエージングが終了したので、真空管ヘッドフォンアンプ各機種と聴き比べてみました。
時間がなくて、じっくりと聴き比べできなかったですけど、三者三様で面白いです。（＾Ｏ＾）
ハイブリッドμフォロワは、出力トランスを使用してないのでスッキリした感じの音です。
トランジスタやオペアンプの音に近いので、ポタアン等の半導体アンプを使用している人には良いかもしれません。
私個人は、出力トランスの音が好きなんですけど。。。（汗
（ていうか、OUT41-357の中・高音の音が好き。なのですが。。。）
ちなみに、ｓｕｐｅｒｃｅｌｌ 君の知らない物語 とか聴いてたり。。。
ハイブリッドμフォロワは、出力トランスを使用してないのでスッキリした感じの音です。
トランジスタやオペアンプの音に近いので、ポタアン等の半導体アンプを使用している人には良いかもしれません。
私個人は、出力トランスの音が好きなんですけど。。。（汗
（ていうか、OUT41-357の中・高音の音が好き。なのですが。。。）
ちなみに、ｓｕｐｅｒｃｅｌｌ 君の知らない物語 とか聴いてたり。。。
まあ、真空管ヘッドフォンアンプは、ジャズの方が合うような気がするので、普段、私はスウェディッシュ・ジャズのラスマス・フェイバーで、アンプ製作の音決めしていますけど。。。（汗
６ＤＪ８カソフォロアンプ、Ｅ８１Ｌアンプと比較しても遜色なさそうな感じ（？）なので、Ｅ１８２ＣＣハイブリッドμフォロワ・ヘッドフォンアンプを春日無線に持っていきました。
そのままアンプを置いてきたので、春日無線の店頭で試聴できます。
店頭で試聴できます！って、ブログに書いても良いですか？と聞いて許可を頂いたので、ハイブリッドμフォロワの音に興味がある方は、実際にご自分の耳で試聴する事をオススメします。
設計者が自分で記事を書くと、手前ミソかもしれませんし。。。（汗
春日無線の店頭で、６ＤＪ８カソフォロアンプ、Ｅ８１Ｌアンプと比較試聴した方がよろしいかと思います。
。。。。。
それで前フリが長くなりましたけど、実は本題はここから始まります。
春日無線の店頭で、ハイブリッドμフォロワ・ヘッドフォンアンプを試聴しながら雑談していて、
『 出力トランスの音が好きだから、アウトプット部分にクラーフ結合みたいな感じで出力トランスを追加したいなー 』
みたいな事を、なにげにポロッと言ったところ。。。
『 絶好のトランスあるよ 』
『 えっ？ 』
『 ラップジョイント・コアのＫＡ－７５２０Ｒ 』
『 ええっ！？ 』
『 ギャップないから直流まったく流せないけど 』
今月発売のラジオ技術に掲載予定の記事中で、長島氏が使用したトランスらしいです。。。（汗
一次インダクタンスが、２５Ｈもあります！
型番末尾の『Ｒ』は、ラップジョイントのＲです。
OUT41-357の中・高音の音が好きな私としましては、一次インダクタンスが増えて低音の量感がアップすれば、もう最強トランスなのでは！？
とか思いましたので、とりあえず試作品を購入させていただきました。
ブログに書いて良いの？と聞いたらオッケーでしたので、量産品の手配はもう既に完了している様子でした。
今月１５日のラジオ技術の発売に合わせて発売されると思います。
そんな訳で、ハイブリッドμフォロワ・ヘッドフォンアンプに出力トランスを追加しようと思ったのですけど、秋葉原からの帰りの電車の中でハタと気がつきました。
出力トランス追加すると、アンプ内の時定数回路が３つになってしまうのでダメじゃん！
真空管アンプを設計する際の大事なお約束（？）として、
『 アンプ内の時定数回路は２箇所以下。 』
という大原則があります。
6SN7-6SN7-2A3シングル等のアンプで、初段6SN7とドライバー6SN7の段間が直結になっているのは、アンプ内の時定数回路を２個以下にする為です。
出力トランスも時定数回路として勘定するので、通常カップリングは一箇所しか使用できません。なお、カソードのパスコンとデカップリングは勘定には入りません。
ハイブリッドμフォロワ・ヘッドフォンアンプは、時定数回路がもう既に２個なので、出力トランスを追加できません。。。（汗
出力トランスを使用するには、ＦＥＴソース抵抗の代わりにトランスを挿入する事になる（？）と思うので、つまりはトランス一次側に直流電流を流さないと実現できないような気がします。
要するに、クラーフ結合のような回路はそれだけで時定数回路が２個あるので、べるけ氏ミニワッターのようなロフチンホワイトか、あるいはＥ８１Ｌ単段ヘッドフォンアンプでしか追加できない気がします。
今度、長島氏が発表する回路は分からないのですけど、現時点では、やっぱり、べるけ氏ミニワッターのロフチンホワイトとKA-7520Rを組み合わせるのがベストなのでしょうか？
あと単段アンプですと、ソフトン６ＤＪ８ヘッドフォンアンプがそうですね。
負荷がチョークコイルではなく定電流回路になってますけど。。。（汗
http://www.icl.co.jp/audio/Model6/M6-2.htm
http://home.q08.itscom.net/ryo-tai/hphone1.htm
うーん。
ハイブリッドμフォロワ回路はあきらめて、Ｅ８１Ｌヘッドフォンアンプと
KA-7520Rを組み合わせる事を検討した方が良いのかな？と、考えつつも、ラ技に掲載されるという長島氏の記事をすごく楽しみにしているテツさんでありました。
ていうか、ぶっちゃけ、かなり参考にさせてもらおうと思っています。。。（汗
（ なんじゃそりゃ。。。(^_^; ）
真空管ヘッドフォンアンプ総括編 【２００７年版】 ― 2012/02/04 14:05
過去の記事で、真空管アンプ写真のサムネイル一覧サイトページを制作しようかな？と書きましたけど。。。
http://valvolerosso.asablo.jp/blog/2011/08/08/6036262
写真の量が膨大なので、いまだ着手できません。すみません。。。（汗
FotoSketcher 等を使用して画像処理した場合。
通常写真／油彩／水彩／モノクロ写真／鉛筆スケッチ画みたいな感じで、一枚の写真が５枚になってしまうので、１０枚の写真が５０枚（！）になってしまいます。 （ おい。。。(^_^; ）
まあそれは極端な例ですけど、ザックリ当たってみた感じですと、やっぱり結構な枚数ありました。
と言いますか、実際のところ、真空管アンプ自体もかなり多くの台数を製作したですけど、私自身、実数を把握していません。。。（大汗
そんな訳ですので、これまで製作した真空管アンプの総括（まとめ）をしようかなと考えました。
真空管アンプ／真空管ヘッドフォンアンプを製作したい！と考えている方々のお役に立てれば幸いです。（＾Ｏ＾）
。。。。。
さて、私がこれまで製作した真空管アンプを製作年度ごとにまとめるつもりですけど、まず最初に『 いつから真空管アンプを製作しているのか？ 』
を書かなければなりません。
答えは簡単です。１９９１年６月頃からです。
真空管アンプを作り始めた時に、無線と実験（ＭＪ）を購入して今も所有しているのでハッキリ判ります。
無線と実験 １９９１年７月号（↓）
http://valvolerosso.asablo.jp/blog/2011/08/08/6036262
写真の量が膨大なので、いまだ着手できません。すみません。。。（汗
FotoSketcher 等を使用して画像処理した場合。
通常写真／油彩／水彩／モノクロ写真／鉛筆スケッチ画みたいな感じで、一枚の写真が５枚になってしまうので、１０枚の写真が５０枚（！）になってしまいます。 （ おい。。。(^_^; ）
まあそれは極端な例ですけど、ザックリ当たってみた感じですと、やっぱり結構な枚数ありました。
と言いますか、実際のところ、真空管アンプ自体もかなり多くの台数を製作したですけど、私自身、実数を把握していません。。。（大汗
そんな訳ですので、これまで製作した真空管アンプの総括（まとめ）をしようかなと考えました。
真空管アンプ／真空管ヘッドフォンアンプを製作したい！と考えている方々のお役に立てれば幸いです。（＾Ｏ＾）
。。。。。
さて、私がこれまで製作した真空管アンプを製作年度ごとにまとめるつもりですけど、まず最初に『 いつから真空管アンプを製作しているのか？ 』
を書かなければなりません。
答えは簡単です。１９９１年６月頃からです。
真空管アンプを作り始めた時に、無線と実験（ＭＪ）を購入して今も所有しているのでハッキリ判ります。
無線と実験 １９９１年７月号（↓）
いちおう２０年くらい真空管アンプを製作している事になりますけど、途中の５年間くらいは、ノラネコ写真に没頭して真空管の世界から離れていたので実質１５年くらいでしょうか？
ていうか、最初のうちはキットとか雑誌の製作例をそのまま作っていただけ（！）なので、あまり経験年数に入らないかもしれません。
つまり整理しますと。。。
１９９１年６月頃～２００１年頃→キットとか雑誌の製作例をそのまま作っていただけ（！）
２００２年～２００６年→野良猫のモノクロ写真を撮るのに没頭
２００７年１２月～現在まで→自分で設計して真空管アンプを製作
みたいな感じになるのでしょうか？？？
ちなみに、ボークスＤＤの発売が２００３年なので、球体関節人形のマイブームと野良ネコ写真に没頭した時期が被ります。。。（汗
野良猫モノクロ写真サンプル（↓）
ボークスＤＤ初期型（ゴム引き素体）
ボークスＤＤ 綾波レイ転校生Ｖｅｒ．
そんな感じで、ノラネコ写真と球体関節人形（ドール）に没頭していたテツさんでしたけど、真空管アンプの世界に戻ってきたきっかけは、春日無線の１９ＡＱ５ヘッドフォンアンプ・キットでした。。。
。。。。。
前フリ長くなりましたけど、話はここからスタートします。
春日無線１９ＡＱ５ヘッドフォンアンプ製作（２００７年３月）
最初に１９ＡＱ５ヘッドフォンアンプ聴いた時は、『おおっ！』って感じで、すご～く感動しました。
残留雑音がまったくないですし、音も柔らかくて長時間聴いても聴き疲れしないので、音楽を聴くのがとても心地よかったです。（＾Ｏ＾）
おまけに、回路がとてもシンプルでしたので簡単な改造でいろいろな球が使用できるのがすごく面白かったですねー。
春日無線１９ＡＱ５ヘッドフォンアンプ 標準仕様（奥）と
ＵＳオクタルソケットＶｅｒ．改造機［６Ｇ６－Ｇバージョン］（手前）
それまでは、ＭＪとかラ技とか雑誌の影響で、回路とか周波数特性、歪み率、ダンピングファクター等の特性が良くなければ！みたいな固定観念がありましたので、気軽に改造できる１９ＡＱ５ヘッドフォンアンプは、目からウロコ状態な感じでした。
いろいろ改造して球自体の音の違いを聴いて楽しむ。みたいな感じでしたので、肩の力を抜いてあれやこれやアンプをいじるのが楽しかったです。
本来のモノ作りとは、そーいうものなのかもしれません。。。（汗
１２Ａ６改造バージョン
７１３Ａ改造バージョン
ＨＹ６１５のテストをしている様子
強化電源トランス搭載の改造機の製作風景
強化電源トランス搭載の改造機の内部配線
そんな訳で、真空管ヘッドフォンアンプ作りに熱中していたテツさんですけど、前出の通り、球体関節人形（ドール）に没頭していた前科（！）がありましたので、球体関節人形制作のためのサンプルとして、この時期にフィギュアを購入し始めました！
まあ、購入したお気に入りのフィギュアを、真空管アンプの上に格好良く飾りたい！と思うのは、当然の結果でしょうか。。。（汗
それで、フィギュアを飾る為のアクリルディスプレイ付きのアンプを製作し始めた訳で。。。
強化電源トランス搭載の出力管１６２６バージョン＋アクリルディスプレイ
強化電源トランス搭載の出力管ＥＬ３２バージョン＋アクリルディスプレイ
しかも、それまで野良ネコ写真をガンガン撮影してたので、これまた当然、真空管アンプの上にフィギュアを載せて写真を撮り始めた。という訳です。
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を１６２６に変更。
アルター製 攻殻機動隊 STAND ALONE COMPLEX ２ｎｄＧＩＧ 草薙素子
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を６ＢＦ６に変更。
アマゾン限定版 グッドスマイルカンパニー
攻殻機動隊 STAND ALONE COMPLEX Solid State Society 草薙素子
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を ６ＢＦ６ に変更。
アルター製 Fate/stay night セイバーメイドＶｅｒ．
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
標準トランス、出力管を ＨＹ６１５ に変更。
コトブキヤ製 夜明け前より瑠璃色な フィーナ・ファム・アーシュライト
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を ６ＢＦ６ に変更。
マックスファクトリー製 ＡＲＩＡ アリシア・フローレンス
春日無線１９ＡＱ５ヘッドフォンアンプ 標準仕様
メガハウス製 メルティ・ブラッド シオン
春日無線１９ＡＱ５ヘッドフォンアンプ 標準仕様
アルター製 Fate/stay night 間桐桜
春日無線１９ＡＱ５ヘッドフォンアンプ 標準仕様
グッドスマイルカンパニー Fate/stay night 遠坂凛メイドＶｅｒ．
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を ６ＢＦ６ に変更。
グッドスマイルカンパニー Fate/stay night セイバーメイドＶｅｒ．
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を ６ＢＦ６ に変更。
海洋堂 新世紀エヴァンゲリオン 綾波レイ、ロンギヌスの槍Ｖｅｒ．
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を ６ＢＦ６ に変更。
ボークス製 かすたまＰ 新世紀エヴァンゲリオン 綾波レイ
さらにこの後、２００７年１２月頃から自分で設計したオリジナル真空管アンプを製作し始めるのですけど、それは次回に繰り越します。
まさか、これほど記事が長くなるとは。。。（汗
まだ始まったばかり。。。
というか、たった１年にも満たない総括で、この記事の量ですか。。。
ここまでブログ書くのにかなり時間掛かりました。。。（汗
ていうか、ここまで、お付き合い頂きありがとうございます。（＾Ｏ＾）
イラスト描く、小説を書く、マンガ描く、人形作る、写真撮る、ボカロで曲作る、真空管アンプ作る…ｅｔｃ
もの作りはみんな同じで、とにかく膨大な時間を費やして作品を作ります。
それを説明するのは、やっぱり大変な事なのかもしれません。。。（汗
この後、２００８年、２００９年、２０１０年、２０１１年と、４年間分（！）をブログに書こうとしてますけど、その分量を想像して、実はクラッと眩暈がしてきました。。。（汗 （ おい。。。(^_^; ）
最初は、この土日の週末を利用して過去作品の総括しようと考えましたけど、今回の記事を書いた感じでは、とてもとても終わりそうにありません。
我ながらよく作ったモンだと、実はちょっと感心するやらあきれるやら。。。
次回以降、どうなるか分かりませんがお付き合い下さい。（＾Ｏ＾）
（次回につづく）
まさか、これほど記事が長くなるとは。。。（汗
まだ始まったばかり。。。
というか、たった１年にも満たない総括で、この記事の量ですか。。。
ここまでブログ書くのにかなり時間掛かりました。。。（汗
ていうか、ここまで、お付き合い頂きありがとうございます。（＾Ｏ＾）
イラスト描く、小説を書く、マンガ描く、人形作る、写真撮る、ボカロで曲作る、真空管アンプ作る…ｅｔｃ
もの作りはみんな同じで、とにかく膨大な時間を費やして作品を作ります。
それを説明するのは、やっぱり大変な事なのかもしれません。。。（汗
この後、２００８年、２００９年、２０１０年、２０１１年と、４年間分（！）をブログに書こうとしてますけど、その分量を想像して、実はクラッと眩暈がしてきました。。。（汗 （ おい。。。(^_^; ）
最初は、この土日の週末を利用して過去作品の総括しようと考えましたけど、今回の記事を書いた感じでは、とてもとても終わりそうにありません。
我ながらよく作ったモンだと、実はちょっと感心するやらあきれるやら。。。
次回以降、どうなるか分かりませんがお付き合い下さい。（＾Ｏ＾）
（次回につづく）
真空管ヘッドフォンアンプ総括編 【２００８年版】 ― 2012/02/04 22:41
この土日の週末に、今まで私が製作した真空管アンプの総括する予定だったのですが。。。
つい、アマゾンから来た書籍を読んでしまった。。。
つい、アマゾンから来た書籍を読んでしまった。。。
ビブリア古書堂の事件手帖―栞子さんと奇妙な客人たち [文庫]
http://www.amazon.co.jp/dp/4048704699
いやー。たいへん面白かったです。（＾Ｏ＾）
一気に２冊読んでしまいました。。。（汗
本好きにとっては興味しんしんの内容です。
おまけに小説の舞台の鎌倉は、写真撮影でけっこう通ったし。。。
。。。。。
えー。おほん。
それでは、引き続き、真空管アンプの総括の方を。。。
２００７年は、春日１９ＡＱ５ヘッドフォンアンプが中心で、あまつさえ、真空管アンプの上にフィギュアを載せ始めた訳ですけど。。。（汗
春日無線１９ＡＱ５ヘッドフォンアンプ 標準仕様
メガハウス製 メルティ・ブラッド シオン
春日無線１９ＡＱ５ヘッドフォンアンプ改造版
強化電源搭載、出力管を１６２６に変更
海洋堂 Fate/stay night 遠坂凛
それで、２００７年１２月頃から、『情熱の真空管アンプ』の書籍で勉強しながらオリジナルの真空管アンプの設計を始めました。
とりあえず、春日無線１９ＡＱ５ヘッドフォンアンプに初段を追加したような小出力のアンプを設計しました。
６ＢＱ７（６ＤＪ８）－ＥＬ３２（ＵＬ）シングル真空管ヘッドフォンアンプ
電源トランスに、ノグチＰＭＣ－Ｂ８０Ｍを採用したシンプルなアンプです。初段は６ＢＱ７で設計しましたけど、実際は６９２２を使用していました。
この真空管アンプの出来具合はイマイチでした。
いろいろツッコミ所満載の稚拙な回路で申し訳ありません。。。（汗
初めて書いた小説の内容が、あまりに厨二病で痛い。とか、初めて描いたマンガの絵が、とてつもなくヘタッピーで『生まれてきてすみません！』的な感じ。と申しましょうか。。。
（ なんじゃそりゃ。。。(^_^; ）
OUT41-357のようなコアボリュームの小さい出力トランスにオーバーオールＮＦＢを掛けてる辺りがいかにも設計初心者クサイです。。（汗
そんな訳で、初めてのオリジナル設計の真空管アンプは、かなりダメダメでした。
まあ何事も初めてのモノは、そんなモンでしょうか。。。（汗
恥をさらすようであまり気が進まないのですけど、このブログをご覧になる初心者の方に、誰しも最初はそんなもんだと勇気づけしたかった訳で。。。
。。。。。（汗
それで、年が明けた２００８年１月に、春日無線の６ＡＵ８Ａ真空管アンプ パーツセットを購入しました。
春日無線６ＡＵ８Ａ真空管アンプ パーツセット 18,800円
http://www.e-kasuga.net/goods.asp?id=601
このパーツセットを、ステンレスシャーシ（ＹＭＳ－２００）に改造して、ヘッドフォン出力を追加した真空管アンプ／真空管ヘッドフォンアンプを製作しました。
春日無線６ＡＵ８シングル真空管アンプキット
ステンレス・シャーシを別途に用意して出力トランスを内蔵化し、
シャーシ上面の空いたスペースに、アクリルステージを設置します。
春日無線６ＡＵ８Ａアンプキット改造 （ヘッドフォン／スピーカー両用）
アルター製 XenosagaⅢ ＫＯＳ-ＭＯＳ Ｖｅｒ．４
さらに、この６ＡＵ８シングルアンプ用に、２７ｃｍドール用スタンド付きのアクリルステージを製作してある（！）ので、アクリル板を交換するとドールが飾れます。。。（汗
アクリルステージを２７ｃｍドール用に交換します。
春日無線６ＡＵ８Ａ真空管アンプパーツセット（ステンレスシャーシに改造）
メガハウス製２７ｃｍドール メイリン・ホーク
アゾン製のネット・カフェＮＥＣＣＡの衣装に着せ替え
２００８年当時は２７ｃｍが主流だったので、２７ｃｍ用スタンドを取り付けましたけど、最近はピュアニーモフレクション／２３ｃｍオビツボディが主流かもしれません。。。
もっともこの２００８年の時点で、既にえっくす☆きゅーとシリーズが発売になってましたけど。。。（汗
ていうか、初代リアンを持ってます、実は。。。（滝汗
アゾンインターナショナルえっくす☆きゅーと１ｓｔシリーズ 初代リアン(里杏)
キャラクター(マスク)デザイン 思いあたる
この際ついでに、初期型ＤＤの写真をアップしときます。
ボークスＤＤ 綾波レイ 転校生Ｖｅｒ．
ボークスＤＤ 綾波レイ 転校生Ｖｅｒ．セット内容
春日無線６ＡＵ８Ａ真空管アンプキット（ステンレスシャーシに改造）
ボークス製 ＤＤ 綾波レイ 転校生Ｖｅｒ．
ボークス製 ＤＤ 綾波レイ 転校生Ｖｅｒ．
アゾン製のチェック・スカート、ハイソックス、タッセルローファーに着せ替え
だいぶ話が脱線してしまいました。すみません。。。（汗
話を、真空管アンプに戻します。。。
２００８年４月には、再度オリジナル設計に挑戦した、６ＤＪ８－３３（Ｐ）－６Ｘ４シングルアンプを製作しました。
直熱五極管 ３３
６ＤＪ８-３３-６Ｘ４シングル真空管アンプ （ヘッドフォン／スピーカー両用）
マックスファクトリー 涼宮ハルヒの憂鬱 長門有希
蓄光アクリル板を使用しているので、暗いところでは光ります！
この３３シングルアンプの出来具合もイマイチでした。
体裁良くカッコイイ小説を書こうとしたのだけど、あいかわらず内容があまりに厨二病で痛い。みたいな感じでしょうか？
（ なんじゃそりゃ。。。(^_^; ）
外観デザインに、中身の回路がぜんぜん追いついていません。
肝心の音がダメダメでした。
設計初心者が、直熱五極管の五極管接続のアンプを製作するのは、無謀以外の何者でもありません。
五極管接続は内部抵抗が高いので、実用的なアンプに仕上げるには高度なＮＦＢ技術が必要です。
オリジナル設計を始めたばかりの設計初心者は、三極管か多極管の三結アンプを設計した方が良いです。
まあそんな訳で、出力段→五極管接続のアンプに懲りたテツさんは、２００８年の５月から、ＷＥ４０８Ａ－１６２６アンプを製作しました。
ウエスタンエレクトリック ４０８Ａ
ＷＥ４０８Ａの動作は、ウエスタンの動作例を踏襲しました。
http://www.westernelectric.com/spec_sheets/408A.pdf
２４Ｖ０．１Ａの電源トランスをシャーシ内に追加すれば、ＷＥ４０８Ａを初段として使用できます。
ドロッパー抵抗を追加して、２４Ｖを２０Ｖに降圧します。
ＷＥ４０８Ａ－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー両用）
ウェーブ 夜明け前より瑠璃色な 朝霧麻衣
ＷＥ４０８Ａ－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー両用）
マックスファクトリー 涼宮ハルヒの憂鬱 長門有希
ＷＥ４０８Ａ－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー両用）
アルター 涼宮ハルヒの憂鬱 長門有希 水着Ｖｅｒ．
さて、このＷＥ４０８Ａ－１６２６アンプですけど。。。
音はとても良かったのですけど、なんせ初段に１０ｍＡ近くプレート電流を流した（！）ので負荷抵抗の発熱がもの凄い事になって、シャーシ内温度がとんでもなく高温になるという厄介なアンプになってしまいました。
このアンプを作って以来シャーシ内温度に気を付けるようになり、抵抗ワッテージのディレーティングを６倍以上取るようになりました。
授業料はかなり高く付いてしまいました。。。（汗
２００８年８月は、６４１４－６４６３パラレル真空管アンプを製作しました。
バンテックさんで購入した６４６３を使用しています。
６４１４－６４６３パラ シングル真空管アンプ（ヘッドフォン／スピーカー用）
コトブキヤ 狼と香辛料 ホロ
６４１４－６４６３パラ シングル真空管アンプ（ヘッドフォン／スピーカー用）
コトブキヤ とある魔術の禁書目録 御坂美琴
このアンプは、音の抜けが良すぎて、線が細い感じの音がします。
まあ電解コンにフィルムコンをパラればそうなるよな。って気もしますが。。。（汗
双三極管をパラレルにして出力管にすると、線が細くなりがちになるような気がするので、そこら辺をもう少し検討して手直しした方が良いと思います。
２００８年１０月は、５７５５－６ＣＨ６シングルを製作しました。
５７５５－６ＣＨ６シングル
５７５５－６ＣＨ６シングル真空管アンプ （ヘッドフォン／スピーカー両用）
マックスファクトリー ｆｉｇｍａ 涼宮ハルヒの憂鬱 長門有希
この６ＣＨ６シングルアンプは、その後、初段の出力インピーダンスを下げる為に６ＢＱ７－６ＣＨ６シングルに改造してしまう事になります。
http://valvolerosso.asablo.jp/blog/cat/6ch6/
けど、音質的には問題のないアンプだったと記憶しています。
出力段の６ＣＨ６はもちろんですけど、初段の５７５５も良い音がする球だと思います。（＾Ｏ＾）
２００８年１１月は、ＥＣＣ８５－ＥＬ９１（ＵＬ）シングル真空管アンプを製作しました。
ＥＣＣ８５－ＥＬ９１（ＵＬ）シングル
ＥＣＣ８５－ＥＬ９１シングル真空管アンプ （ヘッドフォン／スピーカー両用）
マックスファクトリー ｆｉｇｍａ Fate/stay night セイバー
このＥＬ９１（ＵＬ）シングルアンプは、初段のＥＣＣ８５の音がイマイチで、たしかロシア球の６Ｎ２Ｐ－ＥＶに改造してしまう事になるのではなかったかと。。。（汗
たぶん、今後また出てくると思います。
。。。。。
またもや記事が長くなってしまいました。。。
なんだか真空管アンプじゃなくて、ドールの説明を一生懸命していた（！）ような気がするのは気のせいか。。。（汗
ここまでお付き合い頂き、ありがとうございます。（＾Ｏ＾）
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
真空管ヘッドフォンアンプ総括編 【２００９年版】-前編- ― 2012/02/05 19:45
引き続き、今まで私が製作した真空管アンプの総括する予定ですが。。。
あらかじめお断りしておきますが、記事の分量が多いです。
特に、２００９年はいろいろ真空管アンプを製作したので、掲載予定の写真枚数が９０枚近くなってしまいました。。。（汗
このまま書くと、ブログ読むのにマウスのホイールをクリクリして、ひたすら画面をスクロールするハメになってしまう（！）ので、記事を『前編』、『後編』の２部構成に分ける事にしました。
なんかもう、そのうち『 序・破・急 』の三部作になるとか。。。
。。。。。（汗
さて、それでは早速、２００９年の総括を始めたいと思います。
２００９年１月頃は、６４１４－Ａ２１３４－６Ｘ４シングル真空管アンプを製作しました。
最初から、かな～りマニアックな球でスミマセン。。。
あらかじめお断りしておきますが、記事の分量が多いです。
特に、２００９年はいろいろ真空管アンプを製作したので、掲載予定の写真枚数が９０枚近くなってしまいました。。。（汗
このまま書くと、ブログ読むのにマウスのホイールをクリクリして、ひたすら画面をスクロールするハメになってしまう（！）ので、記事を『前編』、『後編』の２部構成に分ける事にしました。
なんかもう、そのうち『 序・破・急 』の三部作になるとか。。。
。。。。。（汗
さて、それでは早速、２００９年の総括を始めたいと思います。
２００９年１月頃は、６４１４－Ａ２１３４－６Ｘ４シングル真空管アンプを製作しました。
最初から、かな～りマニアックな球でスミマセン。。。
ＧＥＣ製のＡ２１３４です。良い球です！
見るからに良さげな球ですけど、とりあえず１９ＡＱ５ヘッドフォンアンプ改造機に挿入して、音質確認を行いました。
見るからに良さげな球ですけど、とりあえず１９ＡＱ５ヘッドフォンアンプ改造機に挿入して、音質確認を行いました。
ちなみに、ｆｉｇｍａ初音ミクは前年１２月の二次生産分で、なんとか手に入れました。。。（汗
そんな感じで予備テストした結果がすこぶる良好でしたので、
（ていうか、ぶっちゃけ、かなり良い球です、Ａ２１３４は！！）
早速、Ａ２１３４アンプ製作に取りかかりました。
これまた余談ですけど、１月３日からＧＹＡＯで、『蟲師』の無料配信が始まっていたので、当時のテツさんものすごく『蟲師』にハマっていました。
そんな訳で、Ａ２１３４を製作している最中のＢＧＭは、蟲師のサウンドトラックでした。。。（汗
なんか、とてつもなくマニアックな状況でアンプを製作していましたけど、完成したアンプの中身も、かな～りマニアック（！）でした。
電源の電解コンは、高耐リップル品種の日ケミＫＸＪにて全段独立構成
パスコンは、サンスイアンプで多用されていた初期型シルミック（ＡＲＳ）
初段負荷抵抗は、国産の北陸電工カーボンコンポジション
出力段カソード抵抗は、ＤＡＬＥシリコン無誘導巻線（ＮＳ）抵抗
６４１４－Ａ２１３４－６Ｘ４シングル真空管アンプ（ヘッドフォン／スピーカー）
パスコンは、サンスイアンプで多用されていた初期型シルミック（ＡＲＳ）
初段負荷抵抗は、国産の北陸電工カーボンコンポジション
出力段カソード抵抗は、ＤＡＬＥシリコン無誘導巻線（ＮＳ）抵抗
６４１４－Ａ２１３４－６Ｘ４シングル真空管アンプ（ヘッドフォン／スピーカー）
アトリエ彩 デモンベイン エセルドレーダ
アトリエ彩 デモンベイン エセルドレーダ
アトリエ彩の デモンベイン エセルドレーダ とは、またマニアックな。。。
ちなみに、肝心のアンプの音ですけど。。。
その後、初段の６４１４を、ファイブスターと同一構造のＧＥ６２０１（１２ＡＴ７ＷＣ）に差し替えました。
ちなみに、肝心のアンプの音ですけど。。。
その後、初段の６４１４を、ファイブスターと同一構造のＧＥ６２０１（１２ＡＴ７ＷＣ）に差し替えました。
このアンプは数ヶ月後に三土会に持ち込んだのですが概ね好評でした。
絶版パーツてんこ盛りアンプで、スミマセン。。。（大汗
http://www.tezukuri-amp.org/shibu/kantou/sandokai/report101-/103/103.html
Ｍ氏、Ｏ氏ほか、その節はお世話になりました。
里子に出した少佐は元気でしょうか？
そんな感じで、なんかもうすべてがマニアック（！）で、２００９年は、最初からとても濃い～感じがプンプン漂っています。。。（大汗
ていうか、このペースで記事書いてたらいつまで経っても終わらないかも。
２００９年２月は、１２ＳＬ７－１６２６シングル真空管アンプを製作しました。
１２ＳＬ７ですと、ＮＦＢ掛けると１６２６出力段をフルスイングできないのですが、当時いろいろなブランドの１２ＳＬ７を入手しましたので製作しました。
日常使用ではフルパワーを出さないですし、初段球をいろいろ聴き比べしたかったのです。。。（汗
１２ＳＬ７－１６２６シングル 真空管アンプ（ヘッドフォン／スピーカー両用）
アルター 涼宮ハルヒの憂鬱 長門有希 制服ver
アルター 涼宮ハルヒの憂鬱 長門有希 制服ver 水彩
クレイズ グレース 宮沢模型流通限定品パステル・ブルーVer.
クレイズ グレース 宮沢模型流通限定品パステル・ブルーVer. 油彩
このアンプはかなりお気に入りなので、その後いろいろなフィギュアを載せて撮影しました。
このアンプはかなりお気に入りなので、その後いろいろなフィギュアを載せて撮影しました。
グッドスマイルカンパニー GUNSLINGER GIRL トリエラ
グッドスマイルカンパニー GUNSLINGER GIRL トリエラ 水彩
グッドスマイルカンパニー とある科学の超電磁砲 御坂美琴
やっぱり好きかも、１６２６。。。
２００９年３月は、春日無線６ＤＪ８ヘッドフォンアンプ・キット（初代KA-10SH）を製作しました。
やっぱり好きかも、１６２６。。。
２００９年３月は、春日無線６ＤＪ８ヘッドフォンアンプ・キット（初代KA-10SH）を製作しました。
ボリュームは、アルプスＲＫ２７
電源の電解コンは、日ケミＫＭＧと高耐リップル品種のＫＸＧ
負荷抵抗は、国産の北陸電工カーボンコンポジション２４ＫΩ２Ｗ
ボリューム→初段グリッド間の配線をテフロン銀メッキ線へ変更
各パーツのクオリティをアップさせただけ（！）なので、音的にはキット標準のノーマル状態とそれほど変わっていないです。
電源の電解コンは、日ケミＫＭＧと高耐リップル品種のＫＸＧ
負荷抵抗は、国産の北陸電工カーボンコンポジション２４ＫΩ２Ｗ
ボリューム→初段グリッド間の配線をテフロン銀メッキ線へ変更
各パーツのクオリティをアップさせただけ（！）なので、音的にはキット標準のノーマル状態とそれほど変わっていないです。
使用している球も、フィリップスＥＣＧ（シルバニア）６９２２です。
ヘッドフォンアンプを製作する際のリファレンスモデル（基準アンプ）にしていますので、標準状態から大きく音を変えてしまうのは好ましくないと考えて、あまり改造していません。。。（汗
ファイン・チューンみたいな感じでしょうか。。。
同じく２００９年３月に、以前製作したＥＣＣ８５－ＥＬ９１（ＵＬ）アンプの初段を変更した５７５５－ＥＬ９１（ＵＬ）アンプを製作しました。
初段を、レイセオン５７５５に変更したら良い感じになりました。
私個人的には、ＥＬ９１の音が好きです。（＾Ｏ＾）
２００９年４月は、お友達のｎｏｒｉさまが制作した基板（ＴＩＣ－１）を使用して、ＹＡＨＡヘッドフォンアンプを製作しました。
私個人的には、ＥＬ９１の音が好きです。（＾Ｏ＾）
２００９年４月は、お友達のｎｏｒｉさまが制作した基板（ＴＩＣ－１）を使用して、ＹＡＨＡヘッドフォンアンプを製作しました。
それで、ＹＡＨＡヘッドフォンアンプ用のケースなんですけど。。。
奇をてらうよりも王道でいこう！と考えたので、オークションでペコちゃん缶を購入しました。
ペコちゃんグッズはコレクターズ・アイテムなので、『ペコちゃん 缶』と、オークション検索すると過去に発売されたペコちゃん缶がぞろぞろ出てきます。。。（汗
試しにいろいろ購入して検討した結果、ケースの厚みのあるヤツにしました。
王道というか、ど真ん中のストライク的なアンプですけど、これはもの凄くウケました。
ペコちゃんは、やっぱり不動の最強キャラクターです。
このＹＡＨＡアンプは、ぜひ欲しい！絶対欲しいっ！！という方がいらして適価でお譲りしたので、もう手元にありません。。。（汗
２００９年５月にも、基板（ＴＩＣ－１）を使用したＹＡＨＡヘッドフォンアンプを製作しました。
ただ、新しい真空管を購入するのにあまり気乗りがしなかったので、１９ＡＱ５ヘッドフォンアンプを製作した時に購入した真空管を流用する事にして、ＭＴ７ピンソケット×２個のＹＡＨＡアンプを製作しました。
ムラードＥＬ９１、ムラードＥＡＣ９１、ムラード６ＡＫ５とか安球をいろいろ持ってるので、それらの真空管を活用したかったのです。。。（汗
ムラードＥＬ９１
ムラードＥＡＣ９１
ムラード６ＡＫ５
ＭＴ７ピンソケット×２個のＹＡＨＡアンプ ｆｉｇｍａ ミックミクかがみ
２００９年６月は、６ＲＨＨ２－Ｅ９０ＣＣパラレル・シングルアンプを製作しました。
Ｅ９０ＣＣは、かなり以前から売られていた球で共通カソード球ですけどパラレルにすれば関係ないですし、なんか良さそうな感じですので、実際のところ音はどうなのだろうか？？？と思ったので、音質評価用に手持ちパーツで簡単なシングルアンプアンプを製作しました。
２００９年６月は、６ＲＨＨ２－Ｅ９０ＣＣパラレル・シングルアンプを製作しました。
Ｅ９０ＣＣは、かなり以前から売られていた球で共通カソード球ですけどパラレルにすれば関係ないですし、なんか良さそうな感じですので、実際のところ音はどうなのだろうか？？？と思ったので、音質評価用に手持ちパーツで簡単なシングルアンプアンプを製作しました。
ノグチＰＭＣ－Ｂ８０Ｍではヒーター容量が足りませんので、初段のヒーター点火用に６．３Ｖ０．５Ａトランスを追加しています。
６ＲＨＨ２－Ｅ９０ＣＣパラ・シングルアンプ ねんどろいど ミックミクかがみ
結局、個人的にＥ９０ＣＣの音が気に入ったので、その後もアンプを製作する事になりました。
。。。。。
ふー。
ここまで記事を読まれた方、お疲れ様でした。
いやホントに読むの大変だったろうと思います。。。（汗
なんせ、この記事書くのすごく大変だったから、これ読む方も大変だろーなと思いましたっ！！ （ おい。。。(^_^; ）
こんな残念なブログにお付き合い頂き、ありがとうございます。（＾Ｏ＾）
でも、まだ２００９年製作分の半分（！）です。すみませんっ！！
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
結局、個人的にＥ９０ＣＣの音が気に入ったので、その後もアンプを製作する事になりました。
。。。。。
ふー。
ここまで記事を読まれた方、お疲れ様でした。
いやホントに読むの大変だったろうと思います。。。（汗
なんせ、この記事書くのすごく大変だったから、これ読む方も大変だろーなと思いましたっ！！ （ おい。。。(^_^; ）
こんな残念なブログにお付き合い頂き、ありがとうございます。（＾Ｏ＾）
でも、まだ２００９年製作分の半分（！）です。すみませんっ！！
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
真空管ヘッドフォンアンプ総括編 【２００９年版】-後編- ― 2012/02/06 00:22
引き続き、真空管アンプ総括２００９年版の後編です。
２００９年７月は、ＹＡＨＡヘッドフォンアンプとＤ級アンプを組み合わせたアンプを製作しました。
ちょうどこの頃、秋月からＤ級１Ｗアンプ・キットが発売されました。
それでその秋月Ｄ級アンプキットを、ＹＡＨＡヘッドフォンアンプのボルテージ・フォロワの代わりにしたアンプを製作しました。
真空管部分は、６ＡＫ５（Ｔ）です。
ＹＡＨＡヘッドフォンアンプ回路定数そのままを踏襲して、負荷抵抗４７Ｋ、グリッド抵抗１ＭΩです。
なお、上掲載の写真にはヘッドフォン端子が付いていますけど、その後すぐに取り外す事になりました。
ヘッドフォン出力は発振気味でダメでした。
原因は、カップリングでヘッドフォン出力を取り出そうとした（※注）のですけど、よく考えてみれば、時定数回路が３箇所になってしまう（！）ので発振するのは当たり前です。。。（汗
※注
ヘッドフォン出力は、カップリングで取り出します。
http://www.tristate.ne.jp/digitalamp01.htm
そうしますと、Ｄ級アンプ内の時定数回路は入力カップリングと合わせて２箇所です。
ＹＡＨＡアンプは、回路の性質上どうしても入力カップリングが必須なので、ＹＡＨＡを追加した場合のアンプ全体の時定数回路の総数は３箇所以上になってしまいます。
最近、ラックス製Ｄ級アンプ基板LXA-OT1と、他の回路を組み合わせる話をチラホラ聞きますけど、市販基板には通常すでに入力カップリングが入っているハズなのでアンプ全体の時定数回路の総数には注意した方がよろしいと思います。２個以下にしないと発振します。。。（汗
ＹＡＨＡ＋秋月Ｄ級アンプ・キット スピーカー出力１Ｗアンプ

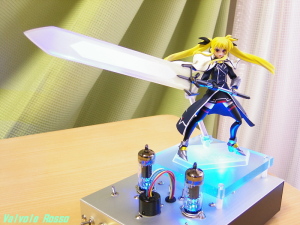

figma リリカルなのはStrikerS フェイト・T・ハラオウン バリアジャケットVer.
ソリッドワークスコレクションDX ARIA アイちゃん＆アリス 冬服姿
その後、前出の６ＡＫ５（Ｔ）アンプが面白かったので、ＹＡＨＡタイプでなくてちゃんとした電源トランスによるプレート電圧供給のアンプを製作してみたくなりました。
１９ＡＱ５ヘッドフォンアンプ用の電源トランスと、ブライマー１９ＡＱ５が手元にありましたので、これらを大いに活用したい！と考えました。
その後、前出の６ＡＫ５（Ｔ）アンプが面白かったので、ＹＡＨＡタイプでなくてちゃんとした電源トランスによるプレート電圧供給のアンプを製作してみたくなりました。
１９ＡＱ５ヘッドフォンアンプ用の電源トランスと、ブライマー１９ＡＱ５が手元にありましたので、これらを大いに活用したい！と考えました。
それで、１９ＡＱ５ヘッドフォンアンプと秋月Ｄ級１Ｗアンプを組み合わせたようなアンプを製作しました。
イメージとしては、１９ＡＱ５ヘッドフォンアンプの出力トランスの代わりに、Ｄ級1Ｗアンプを入れたモノでしょうか？？？
秋月Ｄ級１Ｗアンプへの電源は、内蔵した秋月ＡＣアダプターで供給しています。
なお、Ｄ級アンプの出力部分には、マイミクさまのアドバイスにより、ＬＰＦ（ローパスフィルター）が入っています。
このＬＰＦ（ローパスフィルター）のおかげで、かなり高音が聴きやすくなりました。

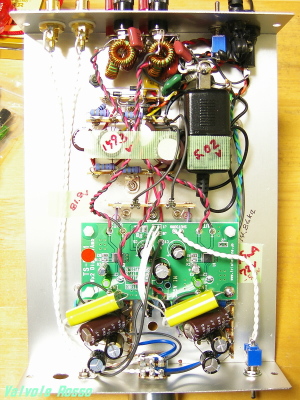

１９ＡＱ５ヘッドフォンアンプ＋秋月Ｄ級１Ｗアンプ
figma らき☆すたＯＶＡ ミックミクかがみ
グッドスマイルカンパニー ＴｏＬＯＶＥる 金色の闇
なお上記２点のアンプは、手作りアンプの会（三土会）に持っていきました。
http://www.tezukuri-amp.org/shibu/kantou/sandokai/report101-/104/104.html
いつもフィギュアでスミマセン。。。（大汗
２００９年８月は、６Ｎ２ＰＥＶ－ＨＹ６５シングルを製作しました。
なお上記２点のアンプは、手作りアンプの会（三土会）に持っていきました。
http://www.tezukuri-amp.org/shibu/kantou/sandokai/report101-/104/104.html
いつもフィギュアでスミマセン。。。（大汗
２００９年８月は、６Ｎ２ＰＥＶ－ＨＹ６５シングルを製作しました。
トリエーテッド・タングステン・フィラメント ハイトロンＨＹ６５
ハイトロンＨＹ６５は、１０年以上前にクラシックコンポーネンツで購入しました。
当時、ハイトロン製のＨＹ６５、ＨＹ６９、ＨＹ７５が売っていたのですが、もう今となっては、上記三種の球は幻の球（？）になってしまって入手困難になったのがとても残念です。。。（涙
以前のブログに、１９９１年６月頃～２００１年頃は、キットとか雑誌の製作例の回路をコピーして、真空管アンプを作っていました。
と書きましたけど、その時のおよそ１０年間くらいメインアンプとして使用していたのが、７６－（ＮＣ１５）－１０（ＶＴ－２５）－５Ｒ４ＧＹシングル
でした。
ハイトロンＨＹ６５は、１０年以上前にクラシックコンポーネンツで購入しました。
当時、ハイトロン製のＨＹ６５、ＨＹ６９、ＨＹ７５が売っていたのですが、もう今となっては、上記三種の球は幻の球（？）になってしまって入手困難になったのがとても残念です。。。（涙
以前のブログに、１９９１年６月頃～２００１年頃は、キットとか雑誌の製作例の回路をコピーして、真空管アンプを作っていました。
と書きましたけど、その時のおよそ１０年間くらいメインアンプとして使用していたのが、７６－（ＮＣ１５）－１０（ＶＴ－２５）－５Ｒ４ＧＹシングル
でした。
７６－（ＮＣ１５）－１０（ＶＴ－２５）－５Ｒ４ＧＹシングル
雑誌掲載回路そのままトランスドライブ古典回路のＶＴ－２５シングルです。
１０年間くらいずぅ～とメインアンプとしてこのアンプの音を聴いていたので、
私個人的に、トリエーテッド・タングステン・フィラメントの音が好きです。（＾Ｏ＾）
ですから前出のとおりにクラコンでハイトロンのトリタン球が売ってた時は、しっかり購入しました。
けど、当時は製作例があまりなかった（というよりも特性図がない）ので、ＨＹ６５は数年の間、冬眠してました。。。（汗
２００９年になってからは、すっかり自分で設計してアンプを製作するようになっていたので、このＨＹ６５を使用しようかな？と思いました。
とはいえ三結特性図がない球ですので、試験用の試作アンプを製作する事にしました。
雑誌掲載回路そのままトランスドライブ古典回路のＶＴ－２５シングルです。
１０年間くらいずぅ～とメインアンプとしてこのアンプの音を聴いていたので、
私個人的に、トリエーテッド・タングステン・フィラメントの音が好きです。（＾Ｏ＾）
ですから前出のとおりにクラコンでハイトロンのトリタン球が売ってた時は、しっかり購入しました。
けど、当時は製作例があまりなかった（というよりも特性図がない）ので、ＨＹ６５は数年の間、冬眠してました。。。（汗
２００９年になってからは、すっかり自分で設計してアンプを製作するようになっていたので、このＨＹ６５を使用しようかな？と思いました。
とはいえ三結特性図がない球ですので、試験用の試作アンプを製作する事にしました。
とりあえず、出力段ＨＹ６５の動作は８０７三結と仮定して、試行錯誤しながら組立しました。
ヒーターは直流点火ですので、トリエーテッド・タングステン・フィラメントの点火試験などを実施しました。
ヒーター点火はピッタリ直流６．３Ｖが出るように調整したので、そのまましばらくトリタン・ヒーターのエージングを行いました。
ちなみに、その後マイミクさまよりご指摘を受けたのですが。。。
ＨＹ６５／ＨＹ６９のヒーター規格は、６．０Ｖだそうです。。。（大汗
雑音出てハムバランサーを追加する等、いろいろトラブルあったのですが、なんとかまともなアンプが組み上がりました。
やっぱり、直流点火のトリエーテッド・タングステン・フィラメント球は難しいと思います。
なお、直熱アンプですので、ヘッドフォン端子は付けませんでした。。。（汗
６Ｎ２ＰＥＶ－ＨＹ６５シングル真空管アンプ（スピーカー出力専用）
アルター ＴｏＨｅａｒｔ２ イルファ
このアンプはその後、PARABOX Ｐちゃん４０ｃｍを載せて、いろいろ撮影するのに大活躍（！）する事になりました。
このアンプはその後、PARABOX Ｐちゃん４０ｃｍを載せて、いろいろ撮影するのに大活躍（！）する事になりました。
ＨＹ６５シングルアンプ PARABOX Ｐちゃん４０ｃｍ
ＨＹ６５シングルアンプ PARABOX Ｐちゃん４０ｃｍ 水彩
ＨＹ６５シングルアンプ PARABOX Ｐちゃん４０ｃｍ
ＨＹ６５シングルアンプ PARABOX Ｐちゃん４０ｃｍ 色鉛筆画
６Ｎ２ＰＥＶ－ＨＹ６５アンプを製作した２００９年当時は、その後まさかそんな事になるとは（！？）夢にも思っていませんでした。。。。（大汗
まあ、大いに役に立ったので製作していて良かったです。（＾Ｏ＾）
２００９年１０月は、６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプを製作しました。
６Ｎ２ＰＥＶ－ＨＹ６５アンプを製作した２００９年当時は、その後まさかそんな事になるとは（！？）夢にも思っていませんでした。。。。（大汗
まあ、大いに役に立ったので製作していて良かったです。（＾Ｏ＾）
２００９年１０月は、６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプを製作しました。
６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプ
オーキッドシード スク水メカナース少女ナナ
そーいえば、このメカナース・フィギュアですけど。。。
組み立てるのが、もの凄く大変でした。。。（汗
そーいえば、このメカナース・フィギュアですけど。。。
組み立てるのが、もの凄く大変でした。。。（汗
でも、ストライクガ○ダムみたいで、カッコイイです。（ おい。。。(^_^; ）
フィギュアの造形は、駒都えーじ氏のイラストを元にしています。
６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプ
コトブキヤ ゼロの使い魔 ルイズ
６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプ
６４１４－ＰＣＬ８６（Ｔ）五極部のみ使用シングルアンプ
コトブキヤ 夜明け前より瑠璃色な エステル・フリージア
うーん。やっぱ、エステル・フリージアは最強のツンデレ・キャラかも。
２００９年１１月は、６ＡＵ６（Ｔ）－Ｅ９０ＣＣパラ・シングルを製作しました。
うーん。やっぱ、エステル・フリージアは最強のツンデレ・キャラかも。
２００９年１１月は、６ＡＵ６（Ｔ）－Ｅ９０ＣＣパラ・シングルを製作しました。
６ＡＵ６（Ｔ）－Ｅ９０ＣＣパラシングルアンプ （ヘッドフォン／スピーカー用）
メガハウス ブリリアントステージ とらドラ！ 逢坂大河
６ＡＵ６（Ｔ）－Ｅ９０ＣＣパラシングルアンプ （ヘッドフォン／スピーカー用）
６ＡＵ６（Ｔ）－Ｅ９０ＣＣパラシングルアンプ （ヘッドフォン／スピーカー用）
グッドスマイルカンパニー To Heart2 ルーシー・マリア・ミソラ
同じく１１月は、１２ＡＸ７－１６２６シングルアンプを製作しました。
同じく１１月は、１２ＡＸ７－１６２６シングルアンプを製作しました。
１２ＳＬ７－１６２６アンプと同様に、１２ＡＸ７ですとＮＦＢを掛けた場合は、１６２６出力段バイアス（約－３２Ｖ）をフルスイングできません。
要するに－６ｄＢくらいのＮＦＢをかけると、１２８Ｖp-pくらいの電圧ゲインが必要なので、１２ＳＬ７や１２ＡＸ７では通常ダメだと思います。
それこそホント、μフォロワとかにしないと無理かと。。。（汗
私個人は、０．２～０．３Ｗ程度しかアンプ出力を使用しないので、フルパワーが出なくてもＯＫなのですが、世間一般では、出力段バイアスをフルスイングできない設計のアンプはＮＧだと思います。
ですから、回路図は公開できないのです。。。（汗
その点ご了承下さい。
１２ＡＸ７－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー出力）

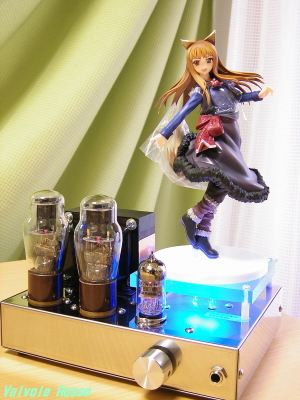

グッドスマイルカンパニー 狼と香辛料 ホロ
ＷＡＶＥ To Heart2 ルーシー・マリア・ミソラ メイドＶｅｒ．
出力段バイアスをフルスイングできない設計なんですけど、私個人的には、実用上ぜんぜん支障ないアンプですので、このアンプもお気に入りです。（＾Ｏ＾）
その後、いろいろフィギュアを載せて撮影しています。
１２ＡＸ７－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー出力）
出力段バイアスをフルスイングできない設計なんですけど、私個人的には、実用上ぜんぜん支障ないアンプですので、このアンプもお気に入りです。（＾Ｏ＾）
その後、いろいろフィギュアを載せて撮影しています。
１２ＡＸ７－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー出力）
アルター けいおん！ 秋山澪 学園祭Ver.
メガハウス ブリリアントステージ ヨスガノソラ 春日野 穹
ムーントイズ 村田蓮爾ヘッドフォン少女
やっぱり、好きかも１６２６。。。
２００９年１２月は、ラジオ少年キット改造１９ＡＱ５シングルアンプを製作しました。
１１月に、ラジオ少年６ＡＱ５シングルアンプを購入したのですが。。。
やっぱり、好きかも１６２６。。。
２００９年１２月は、ラジオ少年キット改造１９ＡＱ５シングルアンプを製作しました。
１１月に、ラジオ少年６ＡＱ５シングルアンプを購入したのですが。。。

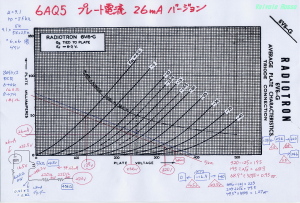

回路の著作権はラジオ少年にあると思うので回路図は公開できないのですけど、６ＡＱ５の動作点は以下の通りでした。
----- ラジオ少年 ６ＡＱ５（三結）シングル動作点 -----
プレート電圧２１５Ｖ、 プレート電流３１ｍＡ、 バイアス－１３Ｖ、負荷 ５ＫΩ カソード抵抗４２０Ω、 発表されている出力は、２Ｗ
なぜ２Ｗ出てるのか不思議だったのですが、どうやらグリッドをプラス領域まで振り込んでいるようでした。
というよりも、その動作点でごくフツーに出力を計算すると０．６４Ｗしか出ないので、グリッドをプラス領域まで振り込んで、ロードラインを引かないと２Ｗ出ません。。。（汗
ちなみに、ごく一般的な、６Ｖ６系の動作点は、
----- ６Ｖ６系（三結）シングル動作点 -----
プレート電圧２５０Ｖ、 プレート電流３１ｍＡ、 バイアス－１７．５Ｖ、負荷 ５ＫΩ カソード抵抗５６０Ω、 発表されている出力は１．１Ｗ
だと思います。たぶん。。。（汗
要するに、Ａ２級動作させてる訳ですけど、それはちょっといかがなものかと個人的に思ったので、設計を変えてしまう事にしました。
私が、設計した動作点は、上記の一般的な動作点よりも、ちょろっとプレート電流を絞ったあたりです。
----- テツさん設計の６Ｖ６系（三結）シングル動作点 -----
プレート電圧２３６Ｖ、 プレート電流２６ｍＡ、 バイアス－１６．５Ｖ、負荷 ５ＫΩ カソード抵抗６２０Ω、 通常計算の出力は、０．９５Ｗ
電源トランスの許容電流を６０ｍとして、片チャンネル３０ｍＡ。
安全マージンを見越して、２６ｍＡで設計しています。
それでもうこの際、６Ｖ６系である１９ＡＱ５や６Ｌ６系が使用できるように、ヒータートランスを追加してしまおう！と考えました。

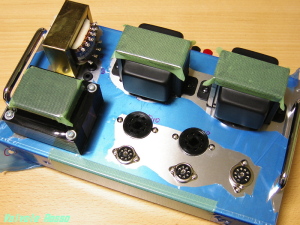

それに合わせて、シャーシも別途用意しました。
それで気がついた時には、キットとはまったく別物のアンプ（！）が出来上がっていました。。。（汗

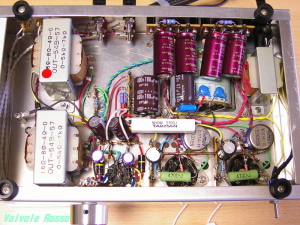

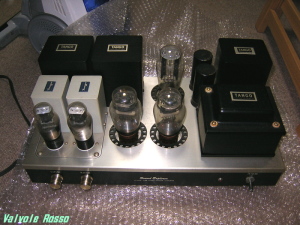

６Ｎ２ＰＥＶ－１９ＡＱ５シングル真空管アンプ
２種類のカソード抵抗を装備しているので、６V6系と６Ｌ６系の球が挿せます。
とりあえず、標準仕様は１９ＡＱ５です。
ロシア球５８８１を挿したところです。
６Ｌ６系の球ではないのですが、８９Ｙをテストしているところです。

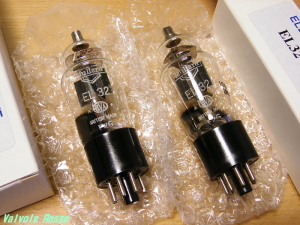

これまた６Ｌ６系ではない（！）のですけど、個人的にものすごく興味のあったムラードＥＬ３２を購入して、音質評価テストをしました。
結局、初段も出力段も全て設計を変えてしまったので、キット付属のパーツで使用したのは電源トランスと出力トランスとボリューム・ノブだけ（！？）でした。。。（滝汗
電源トランスと出力トランスを春日無線で買えば良かっただけ（！）なので、キットを購入した意味がまったくありません。。。（涙
ご参考までに、製作したアンプの特性図と回路図を掲載します。
初段６Ｎ２Ｐ－ＥＶは１２ＡＸ７の６．３Ｖ管ですので、特性図は６ＡＶ６特性図で代用しています。
６ＡＶ６特性図
http://www.mif.pg.gda.pl/homepages/frank/sheets/093/6/6AV6.pdf
出力段１９ＡＱ５の特性図は６Ｖ６－Ｇ三結特性図で代用しています。
６Ｖ６－Ｇ三結特性図
http://www.mif.pg.gda.pl/homepages/frank/sheets/084/6/6V6GT.pdf
ちなみに、上掲載の回路の通りにオーバーオールＮＦＢを掛けると発振します。と言いますか実際に発振しました。。。（汗
原因を追及したところ、キット付属のＢＴ－ＯＵＴ－５ＤＸは３段増幅用の逆相出力トランスでした。。。
こんなことなら素直に春日で、５４Ｂ５７を買えば良かったなーと思ったのはナイショです。。。（汗 （ おい。。。(^_^; ）
さて、話は変わりますが。。。
毎年１２月はアンディクスでセールがあるのですが、２００９年１２月のアンディクス年末セールでは、６Ｔ４を購入しました。
６Ｔ４は５６７０と背の高さが同じなので、小さくてカワイイ感じのヘッドフォンアンプ兼用の５６７０－６Ｔ４シングルアンプを製作しようかな？と思いました。
それでロードラインをいろいろ検討しました。

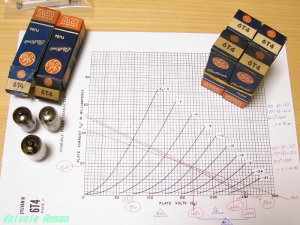

だいたい動作点が判ったので６ＡＵ６（Ｔ）－Ｅ９０ＣＣシングルアンプに、ソケット変換アダプターを使用して挿入し、音質評価テストを実施しました。
購入した６Ｔ４は、ＧＥカナダ製のブラックプレート球でしたので、なかなか良い音がしました。（＾Ｏ＾）
これならイケるかも？と思ったので、早速アンプを製作しようと思ったのですが。。。
つい、お正月休みにでも、ちょろっとプレイしようかな？と思い、アマゾンでパソコン・ゲームを購入してしまいました。。。（滝汗
これならイケるかも？と思ったので、早速アンプを製作しようと思ったのですが。。。
つい、お正月休みにでも、ちょろっとプレイしようかな？と思い、アマゾンでパソコン・ゲームを購入してしまいました。。。（滝汗
ニトロプラス 装甲悪鬼村正
なにげにプレイし始めたのですけど、装甲悪鬼村正は超アツいです！
これこそ、まさに『 魂の作品 』ですっ！！
なにげにプレイし始めたのですけど、装甲悪鬼村正は超アツいです！
これこそ、まさに『 魂の作品 』ですっ！！
結局、２００９年～２０１０年のお正月休みは、装甲悪鬼村正をプレイする事に費やされました。 （ それでいいのか、おい。。。(^_^; ）
プレイし終わった後、テツさん真っ白な灰に燃え尽きました。
いやなんか、Fate/stay nightとかマブラヴ オルタネイティヴをプレイした後もそうでしたけど、体中の力を出し切った脱力感というか燃え尽き症候群というか、感無量の気分を味わいました。。。（汗
『 Fate/stay night 』『 マブラヴ オルタネイティヴ 』『 装甲悪鬼村正 』は、魂が震える三部作かもしれません。。。（汗
（ なんじゃそりゃ。。。(^_^; ）
そんな訳で、結局、５６７０－６Ｔ４シングルアンプは製作できませんでした。すみません。。。
いやまさか、２００９年の締めくくりというか、年越しエ○ゲやるとは、さすがのテツさんも想像していなかったです。。。（汗
なんかとんでもない年でした、２００９年は！
こんな残念なオチで、すみませんっ！！
こんなしょうもないブログにお付き合い頂き、ありがとうございます。（＾Ｏ＾）
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
真空管ヘッドフォンアンプ総括編 【２０１０年版】-前編- ― 2012/02/09 12:03
引き続き、今まで私が製作した真空管アンプの総括です。
まず、２０１０年の総括の前に、前回記事の訂正ですが。。。
トリエーテッド・タングステン・フィラメントＨＹ６５のヒーター電圧は、
６．０Ｖ ０．８５Ａ です。
ＨＹ６５／ＨＹ６９のヒーター電圧は、６Ｖでした。。。（汗
うっかり忘れていました。すみません。
まず、２０１０年の総括の前に、前回記事の訂正ですが。。。
トリエーテッド・タングステン・フィラメントＨＹ６５のヒーター電圧は、
６．０Ｖ ０．８５Ａ です。
ＨＹ６５／ＨＹ６９のヒーター電圧は、６Ｖでした。。。（汗
うっかり忘れていました。すみません。
HYTRON SPECIAL PURPOSE TUBES
http://www.tubecollectors.org/archives/hytron.pdf
上記のＰＤＦファイルは、ハイトロンの特殊用途球のカタログです。
クラコンでＨＹ６５を購入した時に、これのコピーとピンアサイン図を貰った記憶があります。。。（汗
さて、それでは２０１０年の統括を始めたいと思います。
最初からフィギュアの話題で、たいへん恐縮ですが。。。（汗
近年のフィギュアは、精緻な造形、ダイナミックなポーズなど目を見張るモノがあるのですが、その反面、ベース（台座）が大きくなってしまって、造形の良いフィギュアほど真空管アンプの上に飾れなくなってきてしまいました。
マックスファクトリー 涼宮ハルヒの憂鬱 涼宮ハルヒ 激奏Ver.
アルター Chu×Chuアイドる チューア・チュラム
アルター Chu×Chuアイドる チューア・チュラム 水彩画
ハルヒ 激奏Ver.のギターの造形とか、チューア・チュラムのドレス衣装のドレープ（ひだ）の表現とか、フィギュア原型師の匠の技がもの凄いので、是非とも真空管アンプの上に飾りたい！のですけど、ベース（台座）の大きなフィギュアを飾ろうとすると、どうしても真空管アンプのシャーシが大きくなってしまいます。
以前、試しに大きさを確認してみたところ、タカチＹＭＳ－３００くらいのシャーシサイズになってしまいました。。。（汗
ハルヒ 激奏Ver.のギターの造形とか、チューア・チュラムのドレス衣装のドレープ（ひだ）の表現とか、フィギュア原型師の匠の技がもの凄いので、是非とも真空管アンプの上に飾りたい！のですけど、ベース（台座）の大きなフィギュアを飾ろうとすると、どうしても真空管アンプのシャーシが大きくなってしまいます。
以前、試しに大きさを確認してみたところ、タカチＹＭＳ－３００くらいのシャーシサイズになってしまいました。。。（汗
要するに、タカチＹＭＳ－３００＋マルコニー６Ｖ６Ｇクラスのアンプを製作すれば、ベース（台座）の大きいフィギュアとのバランスが取れそうですけど、私個人的には、仰々しい感じの大げさなアンプはあまり作りたくありません。
ヘッドフォンアンプ兼用のミニサイズのアンプの上にフィギュアを載せるから洒落になるのであって、ドーンとでっかいアンプの上にフィギュア載せたら、どうだすごいだろ！？感が前面に出てあまり洒落にならないような気がします。。。（汗
ＧＥＣ製のＡ２１３４とかはＴＲＤチューンのドライサンプ・エンジンみたいなもの（！）で６ＢＱ５あたりを軽くブッちぎるので、あたかもハチロクのごとくダウンヒルキラーのような小さなミニアンプを、なにげにさらりと製作した方が楽しいので個人的に好きです。（＾Ｏ＾）
そんな訳で、どうしたものかな？と考えていたのですが、三台の真空管アンプを創世合体（？）させれば、ベース（台座）の大きなフィギュアを載せる事ができる！と、気がつきました。
日常生活でこんな使い方はできませんけど、写真撮影だけでしたらＯＫそうです。。。（汗
そこで、２０１０年１月は、今まで真空管アンプに載せる事ができなかった、ベース（台座）の大きいフィギュアの写真撮影を行いました。
グッドスマイルカンパニー Fate/unlimited codes セイバー・リリィ ～全て遠き理想郷(アヴァロン)～
グッドスマイルカンパニー Fate/unlimited codes セイバー・リリィ ～全て遠き理想郷(アヴァロン)～ 水彩画
アルター 超昂閃忍ハルカ 四方堂ナリカ 超昂閃忍Ver.
アルター 超昂閃忍ハルカ 四方堂ナリカ 超昂閃忍Ver.
アルター 超昂閃忍ハルカ 四方堂ナリカ 超昂閃忍Ver. 水彩画
グリフォンエンタープライズ 東方プロジェクト 半人半霊の庭師 魂魄妖夢
グリフォンエンタープライズ 東方プロジェクト 半人半霊の庭師 魂魄妖夢
グリフォン 東方プロジェクト 半人半霊の庭師 魂魄妖夢 水彩画
マックスファクトリー 初音ミク
マックスファクトリー 初音ミク 水彩画
ちなみに、このマックスファクトリーのミクさんエロいです。。。（汗
とても肉感的なミクさんで、後ろ姿が実は破壊的（！）です。
はみ尻の造形が、なんかもう芸術だっ！！
ちなみに、このマックスファクトリーのミクさんエロいです。。。（汗
とても肉感的なミクさんで、後ろ姿が実は破壊的（！）です。
はみ尻の造形が、なんかもう芸術だっ！！
マックスファクトリー 初音ミク 後ろ姿
。。。。。
あー。おほん。
そこら辺をあまり追求すると、変態紳士の称号を頂戴しそう（！）なので、このくらいにしときます。。。（汗
ていうか、もうすでに手遅れみたいな？
。。。。。（汗
まっ。
いいか。
（ おい。。。(^_^; ）
２０１０年２月は、６Ｎ２ＰＥＶ－ＥＬ９１シングル真空管アンプを製作しました。
。。。。。
あー。おほん。
そこら辺をあまり追求すると、変態紳士の称号を頂戴しそう（！）なので、このくらいにしときます。。。（汗
ていうか、もうすでに手遅れみたいな？
。。。。。（汗
まっ。
いいか。
（ おい。。。(^_^; ）
２０１０年２月は、６Ｎ２ＰＥＶ－ＥＬ９１シングル真空管アンプを製作しました。
出力段のＥＬ９１は有名ですので、説明は不用かもしれません。
初段１２ＡＸ７相当６．３Ｖ管のロシア球６Ｎ２Ｐ－ＥＶですけど、
私個人は、サフィックス“－ＯＳ”付きの球を好んで使用しています。
最近はあまり見かけないですけど、２０１０年頃はebayなどでよく見かけました。
俗に言う、（ＯＳ）球です。
米国表記は、６Ｎ２Ｐ－ＥＶ－ＯＳ
ロシア語表記ですと、『 6Н2П-EB-OC 』になります。
末尾のサフィックス“－ＯＳ”が何を意味するのか私には判りませんが、実測したところ、各ユニットのバイアス電圧（＝プレート電流）が良く揃っていました。
６．３Ｖ専用球でユニット間にシールドが付いていますので、各ユニットを左右チャンネルに振り分けて使用するのに好都合ですので、私個人的にお気に入りの球で、初段によく採用しています。（＾Ｏ＾）
なんだかんだいって、１２ＡＸ７系はゲイン取れるので便利です。
ちょろっと簡単にアンプを製作する場合につい使用してしまいます。。。（汗
６Ｎ２ＰＥＶＯＳ－ＥＬ９１（ＵＬ）シングル （ヘッドフォン／スピーカー両出力）
グッドスマイルカンパニー ねんどろいど けいおん！ 唯＆澪
グッドスマイルカンパニー ねんどろいど けいおん！ 唯＆澪
６Ｎ２ＰＥＶＯＳ－ＥＬ９１（ＵＬ）シングル （ヘッドフォン／スピーカー両出力）
６Ｎ２ＰＥＶＯＳ－ＥＬ９１（ＵＬ）シングル （ヘッドフォン／スピーカー両出力）
コトブキヤ 夜桜四重奏 ヨザクラカルテット 槍桜ヒメ
コトブキヤ 夜桜四重奏 ヨザクラカルテット 槍桜ヒメ 水彩画
あと、ちょっと話題がそれますが。。。
おなじく２０１０年２月は、プライズ・フィギュアにハマりました。。。（汗
プライズ・フィギュアとは、ゲームセンター等にあるクレーンゲームの景品用フィギュアの事で、オークションなどで購入できます。
きっかけは、宮川武 原型制作の、この（↓）、プライズ・ミクさんです。
あと、ちょっと話題がそれますが。。。
おなじく２０１０年２月は、プライズ・フィギュアにハマりました。。。（汗
プライズ・フィギュアとは、ゲームセンター等にあるクレーンゲームの景品用フィギュアの事で、オークションなどで購入できます。
きっかけは、宮川武 原型制作の、この（↓）、プライズ・ミクさんです。
セガ・プライズ プレミアムフィギュア 初音ミク と ６Ｎ２Ｐ－ＥＶ－ＯＳ
１／６サイズ相当と、かなり大きなフィギュアで、前出のマックスファクトリー製のミクさんよりも大きいです。
プライズなのに、なかなかの出来です（＾Ｏ＾）
私はオークションで、当時１５００円くらいで購入したと記憶しています。
ただ、外箱が大きいので遠方の出品者から落札すると送料の方が高くなったりします。。。（汗
原型師 宮川武氏は、とてもカワイイ感じの造形をされる方なので、個人的にかなりお気に入りの原型師さんです。（＾Ｏ＾）
初音ミク水着とかチルノとか忍野忍とか、すごくラブリーな造形なので好きです。
１／６サイズ相当と、かなり大きなフィギュアで、前出のマックスファクトリー製のミクさんよりも大きいです。
プライズなのに、なかなかの出来です（＾Ｏ＾）
私はオークションで、当時１５００円くらいで購入したと記憶しています。
ただ、外箱が大きいので遠方の出品者から落札すると送料の方が高くなったりします。。。（汗
原型師 宮川武氏は、とてもカワイイ感じの造形をされる方なので、個人的にかなりお気に入りの原型師さんです。（＾Ｏ＾）
初音ミク水着とかチルノとか忍野忍とか、すごくラブリーな造形なので好きです。
掲載画像は宮川武氏のサイトのギャラリーより引用させて頂きました。
T's system.online 原型師 宮川武 氏のサイト
http://members.jcom.home.ne.jp/tssystem/
ご興味ある方は、上リンクサイトを覗いてみてはいかがでしょうか？
こんな風なカワイイ感じの球体関節人形が作りたいですっ！
。。。。。
えーと。
なんの話でしたけ？
そうそう。プライズ・フィギュアにハマったデス。。。（汗
ぽよよん・ろっく 綾波レイ とかこの時に買ったです。
コロンとした感じが超カワイイので、かな～りお気に入りです。（＾Ｏ＾）
新世紀エヴァンゲリオン EXフィギュア AEROCAT feat.ぽよよん・ろっく 綾波レイ
ちなみに、フィギュア原型は、チェリーブロッサムの桜坂美紀氏です。
http://www.geocities.jp/nadia_rx8/
ちなみに、フィギュア原型は、チェリーブロッサムの桜坂美紀氏です。
http://www.geocities.jp/nadia_rx8/
白スク・バージョンもあります。 （ おい。。。(^_^; ）
セガプライズ 天元突破グレンラガン ニア のフィギュアもカワイイです。
なんか、あさっての方向に暴走（！）しそうなので、話を戻します。
２０１０年３月は、６Ｎ２ＰＥＶ－６Ｇ６Ｇシングルを製作しました。
ヒーター容量的にＥＬ３２も使用できそうなので、ＥＬ３２のロードラインも検討しました。
とりあえず、テスト用に差分のカソード抵抗＋パスコンを追加したアダプターを製作しました。
６Ｎ２ＰＥＶ－６Ｇ６Ｇシングル真空管アンプ （ヘッドフォン／スピーカー用）
グッドスマイルカンパニー GUNSLINGER GIRL ヘンリエッタ
グッドスマイルカンパニー GUNSLINGER GIRL ヘンリエッタ
グッドスマイルカンパニー GUNSLINGER GIRL ヘンリエッタ 水彩画
６Ｎ２ＰＥＶ－６Ｇ６Ｇシングル真空管アンプ （ヘッドフォン／スピーカー用）
６Ｎ２ＰＥＶ－６Ｇ６Ｇシングル真空管アンプ （ヘッドフォン／スピーカー用）
グリフォン 東方プロジェクト アリス・マーガトロイド
グリフォン 東方プロジェクト アリス・マーガトロイド 水彩
６Ｎ２ＰＥＶ－６Ｇ６Ｇシングル真空管アンプ （ヘッドフォン／スピーカー用）
６Ｎ２ＰＥＶ－６Ｇ６Ｇシングル真空管アンプ （ヘッドフォン／スピーカー用）
アルター Fate/unlimited codes セイバー・リリィ
その後、この６Ｇ６Ｇシングルアンプは、結局ＥＬ３２用に組み替える事になります。。。（汗
２０１０年４月は、ＰＣＬ８６シングルを製作しました。
この頃、黒カバー・リード出しのＫｍＢ９０Ｔが発売になったので、OUT41-357出力トランスを使用した旧ＰＣＬ８６アンプみたいなアンプを作ろうと思いました。
その後、この６Ｇ６Ｇシングルアンプは、結局ＥＬ３２用に組み替える事になります。。。（汗
２０１０年４月は、ＰＣＬ８６シングルを製作しました。
この頃、黒カバー・リード出しのＫｍＢ９０Ｔが発売になったので、OUT41-357出力トランスを使用した旧ＰＣＬ８６アンプみたいなアンプを作ろうと思いました。
それで、いつものようにタカチＹＭＳ－２００シャーシで、ＰＣＬ８６シングルアンプを設計しました。
回路については、私個人は、欧州系五極管はたいがい三結でなくＵＬ接続にしてしまうので、回路的にはラジオ技術２００９年５月号の、長島氏設計のＵＬ接続版ＰＣＬ８６シングルに近いです。
http://www.e-kasuga.net/amp_pdf1/pcl86-new2.pdf
私が設計した回路は、長島氏設計の回路とはちょっと異なります。
初段を独立電源にしたうえ、初段バイアスがほんのちょっと深いです。
初段独立電源用の電解コンデンサーを追加しています。
負荷抵抗は、英国ウエルウインのカーボン・フィルム１００ＫΩ１Ｗ抵抗です。
やっぱりなんだかんだいって、ＰＣＬ８６の音が好きです。（＾Ｏ＾）
ＰＣＬ８６シングル真空管アンプ （ヘッドフォン／スピーカー出力 両用）
グッドスマイルカンパニー ねんどろいど けいおん！ 中野梓
ＰＣＬ８６シングル真空管アンプ （ヘッドフォン／スピーカー出力 両用）
ＰＣＬ８６シングル真空管アンプ （ヘッドフォン／スピーカー出力 両用）
アルター けいおん！ 中野梓
アルター けいおん！ 中野梓
あ…。
アサプロの画像容量制限（※注）に引っかかって画像がアップできなくなってしまいました。。。（汗
今回の記事は、ここまでです。 （ おい。。。(^_^; ）
※注
アサブロは、データ容量は無制限ですけど、一日にアップできる写真の数に制限があります。。。（汗
ちょっと調子にのって、フィギュアの画像をアップし過ぎてしまいました。
今回の記事は、フィギュア成分多めで誠に申し訳ありません。。。（汗
こんなしょうもないブログにお付き合い頂き、ありがとうございます。（＾Ｏ＾）
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
あ…。
アサプロの画像容量制限（※注）に引っかかって画像がアップできなくなってしまいました。。。（汗
今回の記事は、ここまでです。 （ おい。。。(^_^; ）
※注
アサブロは、データ容量は無制限ですけど、一日にアップできる写真の数に制限があります。。。（汗
ちょっと調子にのって、フィギュアの画像をアップし過ぎてしまいました。
今回の記事は、フィギュア成分多めで誠に申し訳ありません。。。（汗
こんなしょうもないブログにお付き合い頂き、ありがとうございます。（＾Ｏ＾）
次回以降もまた、どうなるか分かりませんがお付き合い下さい。。。（汗
（次回につづく）
真空管ヘッドフォンアンプ総括編 【２０１０年版】-後編- ― 2012/02/12 15:43
引き続き、真空管アンプ総括２０１０年版の後編です。
２０１０年５月は、東京ラジオデパート ＥＡＣ９１・ＥＬ９１シングルアンプ・キットを製作しました。
キットを購入してから長い間放置していたのですけど、フト思い立って製作しました。。。（汗
東京ラジオデパート EAC91・EL91シングルアンプ・キット
シャーシは、タカチＹＭＳ－２００ステンレス・シャーシを用意しました。
なお、ステンレス（鉄）シャーシの金属加工は、メチャクチャ大変なので初心者の方には絶対オススメできません。。。（汗
シャーシは、タカチＹＭＳ－２００ステンレス・シャーシを用意しました。
なお、ステンレス（鉄）シャーシの金属加工は、メチャクチャ大変なので初心者の方には絶対オススメできません。。。（汗
内部のパーツも別途用意しました。
ダイオードは、ウルトラファーストリカバリー
初段負荷抵抗は、米国系カーボンコンポジション抵抗
出力段カソード抵抗は、ウエルウイン巻線抵抗
パスコンは、エルナー・セラファイン（旧タイプ）
あと、初段周りのキットの配線で、ラグ板端子が２箇所未使用で大変好都合でしたので、初段を独立電源タイプに変更しました。
初段負荷抵抗は、米国系カーボンコンポジション抵抗
出力段カソード抵抗は、ウエルウイン巻線抵抗
パスコンは、エルナー・セラファイン（旧タイプ）
あと、初段周りのキットの配線で、ラグ板端子が２箇所未使用で大変好都合でしたので、初段を独立電源タイプに変更しました。
東京ラジオデパート EAC91・EL91シングルアンプ 初段独立電源配線図

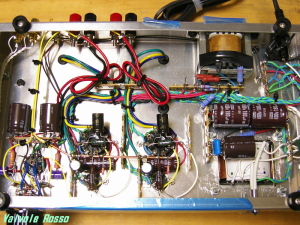

東京ラジオデパート EAC91・EL91シングルアンプ 内部レイアウト
東京ラジオデパート EAC91・EL91シングルアンプ 試聴風景
鉄シャーシに改造したので、音が締まって重心が低くなりました。
安価なキットなのに、全段ムラード球なので大変コストパフォーマンスの良いキットだと思います。（＾Ｏ＾）
鉄シャーシに改造したので、音が締まって重心が低くなりました。
安価なキットなのに、全段ムラード球なので大変コストパフォーマンスの良いキットだと思います。（＾Ｏ＾）
欧州系五極管の五極管接続のアンプですから、音に張りがあって大変良い音です。（＾Ｏ＾）
このアンプの音を聴くと、やっぱり欧州球ＥＬナンバーの五極管は、本来の五極管接続でアンプを作るべきだなー。と、つくづく実感します。
私は、ＵＬ接続でアンプを作りますけど、それがベストという訳ではなくて、単に五極管接続で実用的なアンプを製作する設計のウデがないからです。
コアボリュームの小さな出力トランスを使用して五極管接続アンプを実用的なアンプに仕上げてしまう長島氏は、やっぱりとてつもなく凄いなー。と、痛感するキットです。。。（汗
ちなみに、同じくコアボリュームの小さな出力トランスを使用した五極管接続アンプであるところの、春日無線６ＡＵ８シングル・キットも凄い設計です。初めて音を聴いた時は、目からウロコでした。。。（汗
小さな出力トランス＋五極管接続の組み合わせで、あれほど低音が出るのは驚異の設計です。
しかも、６ＡＵ８は単なるテレビ球ですし。。。（大汗
春日無線６ＡＵ８シングル・キットは、ＰＣＬ８６シングルアンプの影に隠れて存在感が薄いキットですけど、私個人的には、実は密かに目標にしているアンプでもあります。
そんな経緯で、全段ムラードの４本立てスタイルのアンプは、やっぱりカッコイイ！と思ったので、２０１０年６月は、ＥＡＣ９１－ＥＬ８２１シングルアンプを製作しました。
ＥＡＣ９１－ＥＬ８２１シングルアンプ 製作中。。。
ちなみに、ＥＡＣ９１－ＥＬ８２１シングルアンプを製作している真っ最中に、中野梓のフィギュアが届きました！
ちなみに、ＥＡＣ９１－ＥＬ８２１シングルアンプを製作している真っ最中に、中野梓のフィギュアが届きました！
ＥＡＣ９１－ＥＬ８２１シングルアンプ
ＥＡＣ９１－ＥＬ８２１シングルアンプ 内部レイアウト
ＥＡＣ９１－ＥＬ８２１シングルアンプ （ヘッドフォン／スピーカー出力 両用）
ＷＡＶＥ けいおん！ 中野梓 水着Ｖｅｒ．
ＷＡＶＥ けいおん！ 中野梓 水着Ｖｅｒ．
ＷＡＶＥ けいおん！ 中野梓 水着Ｖｅｒ． 油彩画
ＷＡＶＥ けいおん！ 中野梓 水着Ｖｅｒ．
ＥＡＣ９１－ＥＬ８２１シングル真空管アンプ（ヘッドフォン／スピーカー両用）
ＥＡＣ９１－ＥＬ８２１シングル真空管アンプ（ヘッドフォン／スピーカー両用）
アルター けいおん！ 平沢 唯
ムラードＥＬ８２１とブライマー６ＣＨ６は音の違いがあまりないので、ブライマー６ＣＨ６の方が、圧倒的にコストパフォーマンスは高いです。
ムラードＥＬ８２１を採用したのは、精神衛生上の問題ですっ！！
２０１０年６月は、春日無線６ＡＵ８Ａキットの手直し修正作業を行いました。

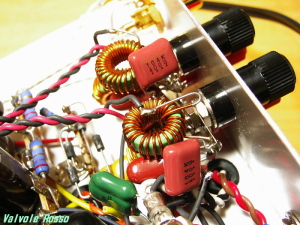

この頃、イエンツェンＣｒｏｓｓＣａｐのポリプロピレン・フィルムコンが発売になった（？）ので、カップリングを変更する事にしました。
ムラードＥＬ８２１とブライマー６ＣＨ６は音の違いがあまりないので、ブライマー６ＣＨ６の方が、圧倒的にコストパフォーマンスは高いです。
ムラードＥＬ８２１を採用したのは、精神衛生上の問題ですっ！！
２０１０年６月は、春日無線６ＡＵ８Ａキットの手直し修正作業を行いました。
この頃、イエンツェンＣｒｏｓｓＣａｐのポリプロピレン・フィルムコンが発売になった（？）ので、カップリングを変更する事にしました。
カップリングを変更するついでに、負荷抵抗をＸｉｃｏｎカーボンフィルム、パスコンをエルナーピュアキャップに変更しました。
春日無線６ＡＵ８シングル・キット （ヘッドフォン／スピーカー 両用）
ＷＡＶＥ けいおん！ 中野梓 水着 日焼けＶｅｒ．
同じく、１２ＡＸ７－１６２６シングルアンプのカップリング・コンデンサーを、イエンツェンＣｒｏｓｓＣａｐに変更しました。
同じく、１２ＡＸ７－１６２６シングルアンプのカップリング・コンデンサーを、イエンツェンＣｒｏｓｓＣａｐに変更しました。
１２ＡＸ７－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー 両用）
ＷＡＶＥ けいおん！ 中野梓 水着 日焼けＶｅｒ．
さらに、６Ｎ２ＰＥＶ－６Ｇ６Ｇシングルアンプのカップリング・コンデンサーをイエンツェンＣｒｏｓｓＣａｐに変更したうえカソード抵抗を交換して、６Ｎ２ＰＥＶ－ＥＬ３２シングルアンプとしました。
さらに、６Ｎ２ＰＥＶ－６Ｇ６Ｇシングルアンプのカップリング・コンデンサーをイエンツェンＣｒｏｓｓＣａｐに変更したうえカソード抵抗を交換して、６Ｎ２ＰＥＶ－ＥＬ３２シングルアンプとしました。
６Ｎ２ＰＥＶ－ＥＬ３２シングル真空管アンプ（ヘッドフォン／スピーカー両用）
ＷＡＶＥ けいおん！ 中野梓 水着 日焼けＶｅｒ．
ＧＥカナダ製のストレート管を挿してみたり。。。
６Ｎ２ＰＥＶ－ＶＴ５２シングル真空管アンプ（ヘッドフォン／スピーカー両用）
ＧＥカナダ製のストレート管を挿してみたり。。。
６Ｎ２ＰＥＶ－ＶＴ５２シングル真空管アンプ（ヘッドフォン／スピーカー両用）
グッドスマイルカンパニー ねんどろいど フランチェスカ・ルッキーニ
グッドスマイルカンパニー とある科学の超電磁砲 御坂美琴 水彩画
ムラードＥＬ３２は、そよそよとした春風のようなとても柔らかくて上品で綺麗な音がするので、いつまでも音楽を聴いていたくなります。
それに対して、ＧＥカナダ製のＥＬ３２（ＶＴ５２）は、解像度の高い緻密な音がしてメリハリ感があります。
季節に例えれば、ムラードが『春』で、ＧＥカナダが『夏』のようなイメージを持っているので、どちらが良いか？という質問はナンセンスのように私個人的には思います。
春と夏どちらが好き？と質問するようなもので、返ってくる答えはたぶん人それぞれ千差万別だと思います。
ＥＬ３２という球に対しては、私個人的にはそんなイメージを持ってます。
アンプの作り方によっては、完熟の『秋』のようなこってり感のある音がするアンプを製作する事も可能な球ですので、ぶっちゃけ、ＥＬ３２という球は、みんな良い球ですっ！ （ おい。。。(^_^; ）
ミニアンプばかり製作しているテツさんですけど、正直に告白すると、この球はさすがに、シャーシと出力トランスを大きくして別途に製作したいと思っています。
現在発売中の春日無線ＥＬ３２キットが欲しいのですけど、お金がなくて買えません。。。（汗
http://www.e-kasuga.net/goods.asp?id=915
ムラードＥＬ３２は、そよそよとした春風のようなとても柔らかくて上品で綺麗な音がするので、いつまでも音楽を聴いていたくなります。
それに対して、ＧＥカナダ製のＥＬ３２（ＶＴ５２）は、解像度の高い緻密な音がしてメリハリ感があります。
季節に例えれば、ムラードが『春』で、ＧＥカナダが『夏』のようなイメージを持っているので、どちらが良いか？という質問はナンセンスのように私個人的には思います。
春と夏どちらが好き？と質問するようなもので、返ってくる答えはたぶん人それぞれ千差万別だと思います。
ＥＬ３２という球に対しては、私個人的にはそんなイメージを持ってます。
アンプの作り方によっては、完熟の『秋』のようなこってり感のある音がするアンプを製作する事も可能な球ですので、ぶっちゃけ、ＥＬ３２という球は、みんな良い球ですっ！ （ おい。。。(^_^; ）
ミニアンプばかり製作しているテツさんですけど、正直に告白すると、この球はさすがに、シャーシと出力トランスを大きくして別途に製作したいと思っています。
現在発売中の春日無線ＥＬ３２キットが欲しいのですけど、お金がなくて買えません。。。（汗
http://www.e-kasuga.net/goods.asp?id=915
まあ、もうすでに球は持っているので、あとは特注電源トランスと出力トランスＫＡ－５７３０を購入して、自分で設計してアンプを製作すれば良いだけ？なんですけど。。。（滝汗
つい、欲しいぞっ！と物欲に駆られるのは人情な訳で。。。
まっ。
いいか。
未練タラタラなんですけど、話を変えます。 （ おい。。。(^_^; ）
２０１０年１０月は、６９２２－５６８７アンプを製作しました。
このアンプについては、当ブログに掲載しているので、詳細はそちらをご参照下さい。
http://valvolerosso.asablo.jp/blog/cat/5687/
アンプの大きさは、ハードカバー本と同じくらいです。
ていうか、宮部みゆきの著作と比べると、宮部みゆき本の方が厚い（！）くらいなんですけど。。。（汗
２０１０年１０月末頃からは、Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)の製作を行っていました。
Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)については、専用のホームページを制作しましたので、詳細はそちらをご参照ください。
Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)の製作ホームページ
http://www.ne.jp/asahi/l-forme/neko/
掲載の写真（↓）は、試作第１号機の写真です。
そういえば、Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)は、そろそろ発売から一周年ですね。
特に問題もないようですので、発売一周年記念（？）で、ブログ記事でも書こうかな？と思っています。
真空管アンプ初心者向けの記事で、Ｅ８１Ｌヘッドフォンアンプはこのように開発しました！みたいな？
Ｅ８１ＬヘッドフォンアンプのプロジェクトＸ？
真空管による単段シングルアンプの設計方法を書けば、初心者の方々が、とりあえず簡単に真空管ヘッドフォンアンプが製作できる（？）ようになると思うので、実用になる記事を書けたら良いなと私個人的に考えています。
現段階ではどんな記事を書けばよいのかまったく判らないのですけど、なんかちょっと考えてみます。。。（汗
。。。。。
えーと。
長らくお付き合い頂いた真空管アンプ総括の記事ですけど、今回で終わりです。
フィギュア成分多めのしょうもない記事にお付き合い頂き、誠にありがとうございましたっ！
ていうか、自分で言うのもナンですけど、改めて自分の過去を掘り起こしてみると、ホントにフィギュア一筋だった！！
球体関節人形は、どこへ逝ってしまったのっ！？って感じ？
もういいかげん、真空管アンプ設計と写真撮影はＯＫそうですので、
『自分で設計したオリジナルの真空管アンプの上に、自分で作ったオリジナルの球体関節人形を載せて、写真を撮る！』
という目標（！）を実現すべく、そろそろ球体関節人形の制作に本腰入れないとマズいなー。と痛感したテツさんでありました。
いやでも、とてつもなくムズカシイです、球体関節人形作り。。。（汗
ホント、自分の立体造形力のなさに絶望するくらい。。。
（ なんじゃそりゃ。。。(^_^; ）
そんな訳で、これからこのブログはどうなるか判らない（？）ですけど、引き続きお付き合いください。（＾Ｏ＾）
真空管ヘッドフォンアンプ総括編 【２０１１年版】 ― 2012/02/18 18:05
このブログは２０１１年から始めたので、２０１１年のまとめはブログ過去記事をご参照になっていただければと思い、真空管アンプ総括の記事は、前回の２０１０年で終わりにしたのですけど。。。
それだとちょっと不親切かな？と考え直したので、簡単に２０１１年を総括したいと思います。
とはいえ、過去のブログ記事と内容が重複しますので、それぞれの記事へのリンク集みたいなモノでしょうか。。。（汗
それでは、早速始めます。。。
２０１１年４月は、６４１４－ＰＣＬ８６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6414/
６４１４-ＰＣＬ８６シングル真空管アンプ （ヘッドフォン／スピーカー両用）
とはいえ、過去のブログ記事と内容が重複しますので、それぞれの記事へのリンク集みたいなモノでしょうか。。。（汗
それでは、早速始めます。。。
２０１１年４月は、６４１４－ＰＣＬ８６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6414/
６４１４-ＰＣＬ８６シングル真空管アンプ （ヘッドフォン／スピーカー両用）
コトブキヤ Piaキャロットへようこそ!!GO 八重樫香苗
このコトブキヤ八重樫香苗は、かなり初期のＰＶＣ彩色フィギュアです。
オークションで、プライズフィギュア並の価格で購入しました。。。（汗
当時のクオリティは、現在のプライズフィギュアと同等という事でしょうか？
このコトブキヤ八重樫香苗は、かなり初期のＰＶＣ彩色フィギュアです。
オークションで、プライズフィギュア並の価格で購入しました。。。（汗
当時のクオリティは、現在のプライズフィギュアと同等という事でしょうか？
人体デッサンが現在のプロポーションと異なり、とてもスレンダーな造形だと思います。
現在の主流（？）は、もう少し下半身に脂肪が付いて、『プニプニっとした感じ』のろりぷに体型が主流みたいな？
私が思いますに、いとうのいぢのキャラクターデザインが流行してから、ろりぷに体型が主流になってきた（？）ような気がします。
いとうのいぢ（ユニゾンシフト 2006年） キャラクターデザイン
グッドスマイルカンパニー ななついろ★ドロップス 秋姫すもも
http://www.goodsmile.info/product/ja/611/
原型制作 ねんどろん
グッドスマイルカンパニー ななついろ★ドロップス 秋姫すもも
個人的には、太股まわりに脂肪が付いた人体プロポーションもカワイイ感じで好きですけど、脂肪の付いてないスレンダーな体型も清楚な感じがして好きかもしれません。
球体関節人形を製作する上で、『ろりぷに体型』にするか、『ろりスレンダー体型』にするか、とてもとても悩むところであります。。。（汗
正直に申しまして、いまだ結論は出ていません。。。（滝汗 （おい）
。。。。。
ていうか、いきなり最初からマニアックで濃い～話で申し訳ありません。
話を真空管アンプに戻します。。。（汗
２０１１年５月は、６ＲＨＨ２－ＰＣＬ８６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/pcl86/
個人的には、太股まわりに脂肪が付いた人体プロポーションもカワイイ感じで好きですけど、脂肪の付いてないスレンダーな体型も清楚な感じがして好きかもしれません。
球体関節人形を製作する上で、『ろりぷに体型』にするか、『ろりスレンダー体型』にするか、とてもとても悩むところであります。。。（汗
正直に申しまして、いまだ結論は出ていません。。。（滝汗 （おい）
。。。。。
ていうか、いきなり最初からマニアックで濃い～話で申し訳ありません。
話を真空管アンプに戻します。。。（汗
２０１１年５月は、６ＲＨＨ２－ＰＣＬ８６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/pcl86/
６ＲＨＨ２－ＰＣＬ８６シングルアンプ
同じく５月は、６ＤＪ８－１６２６シングルアンプ（出力０．３Ｗ版）の記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/1626/
この６ＤＪ８－１６２６アンプは、縦型シャーシと横型シャーシの２種類を製作しました。
縦型シャーシの写真は、こんな感じです。
６ＤＪ８－１６２６シングルアンプ【縦型】 （ヘッドフォン／スピーカー両用）
同じく５月は、６ＤＪ８－１６２６シングルアンプ（出力０．３Ｗ版）の記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/1626/
この６ＤＪ８－１６２６アンプは、縦型シャーシと横型シャーシの２種類を製作しました。
縦型シャーシの写真は、こんな感じです。
６ＤＪ８－１６２６シングルアンプ【縦型】 （ヘッドフォン／スピーカー両用）
グッドスマイルカンパニーねんどろいど けいおん！中野梓＆あずにゃん２号
セガ EXフィギュア 新世紀エヴァンゲリオン feat.ぽよよん・ろっく 綾波レイ
いっぽう、横型シャーシ版はこんな感じです。
いっぽう、横型シャーシ版はこんな感じです。
６ＤＪ８－１６２６シングル真空管アンプ 横型シャーシ版
６ＤＪ８－１６２６シングルアンプ【縦型】 （ヘッドフォン／スピーカー両用）
６ＤＪ８－１６２６シングルアンプ【縦型】 （ヘッドフォン／スピーカー両用）
グッドスマイルカンパニー 初音ミク Ｌａｔ式Ｖｅｒ．
コトブキヤ 御坂美琴 -とあるメイド姿の超電磁砲 (レールガン)-
ムービック（コトブキヤ）けいおん！ 中野梓
アルター ヱヴァンゲリヲン新劇場版：破
式波・アスカ・ラングレー テスト用スーツVer.
式波・アスカ・ラングレー テスト用スーツVer.
メガハウス 迷い猫オーバーラン！ 芹沢 文乃 （初版）
コトブキヤ 化物語 八九寺真宵
セガＥＸ 涼宮ハルヒの憂鬱 笹の葉ラプソディ 涼宮ハルヒ
コトブキヤ 俺の妹がこんなに可愛いわけがない 黒猫 -memories(夏コミ)-
なんだかんだいって１６２６アンプが好きなので、このアンプの上にフィギュア載せて、いろいろ写真撮りました。。。（汗
２０１１年７月は、Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)の記事を書きました。詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/e81l/
春日無線Ｅ８１Ｌヘッドフォンアンプ (KA-20SH)
チェレステ色シャーシ試作品 アクリルステージ追加設置改造
なんだかんだいって１６２６アンプが好きなので、このアンプの上にフィギュア載せて、いろいろ写真撮りました。。。（汗
２０１１年７月は、Ｅ８１Ｌヘッドフォンアンプ(KA-20SH)の記事を書きました。詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/e81l/
春日無線Ｅ８１Ｌヘッドフォンアンプ (KA-20SH)
チェレステ色シャーシ試作品 アクリルステージ追加設置改造
グッドスマイルカンパニー ねんどろいど 初音ミク 応援ver.
グッドスマイルカンパニー ねんどろいど 初音ミク 応援ver.
ウェーブ 侵略！イカ娘 イカ娘［ＤＸ版］
グリフォン 東方プロジェクト 凶兆の黒猫 橙（チェン）
グッドスマイルカンパニー GUNSLINGER GIRL トリエラ
マックスファクトリー ｆｉｇｍａ 化物語 八九寺真宵
２０１１年８月は、球体関節人形とかドールにハマっていました。。。（汗
球体関節人形キットの記事は、こちら。
http://valvolerosso.asablo.jp/blog/2011/06/15/5914562
２０１１年８月は、球体関節人形とかドールにハマっていました。。。（汗
球体関節人形キットの記事は、こちら。
http://valvolerosso.asablo.jp/blog/2011/06/15/5914562
４０～４７ｃｍドールＰＡＲＡＢＯＸ Ｐちゃんについての記事は、こちら。
http://valvolerosso.asablo.jp/blog/2011/06/30/5936012
まあ何と言いますか、８月はＰちゃんの記事ばっかりですね。。。（汗
http://valvolerosso.asablo.jp/blog/2011/08/
ＰＡＲＡＢＯＸ Ｐちゃん ４０ｃｍと４７ｃｍ
ＰＡＲＡＢＯＸ Ｐちゃん ４０ｃｍと４７ｃｍ ｆｉｇｍａ、ねんどろいど大きさ比較
２０１１年１０月は、６ＢＱ７－６ＣＨ６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6ch6/
２０１１年１０月は、６ＢＱ７－６ＣＨ６シングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6ch6/
６ＢＱ７－６ＣＨ６シングル真空管アンプ （ヘッドフォン／スピーカー両用）
グッドスマイルカンパニー GUNSLINGER GIRL トリエラ
２０１１年１１月は、ＮＥＷ６ＤＪ８－１６２６シングルアンプ（出力０．５Ｗ）の記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/new1626/
２０１１年１１月は、ＮＥＷ６ＤＪ８－１６２６シングルアンプ（出力０．５Ｗ）の記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/new1626/
ＮＥＷ ６ＤＪ８－１６２６シングル真空管アンプ（ヘッドフォン／スピーカー用）
グッドスマイルカンパニーねんどろいど魔法少女まどかマギカ 暁美ほむら
グッドスマイルカンパニーねんどろいど ラブプラス 小早川凛子
グッドスマイルカンパニー GUNSLINGER GIRL ヘンリエッタ
グッドスマイルカンパニー GUNSLINGER GIRL ヘンリエッタ 鉛筆画
２０１１年１２月は、６Ｎ３ＰＥ－６Ｐ１５ＰＥＶシングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6p15p/
２０１１年１２月は、６Ｎ３ＰＥ－６Ｐ１５ＰＥＶシングルアンプの記事を書きました。
詳細は、こちらの記事を参照願います。
http://valvolerosso.asablo.jp/blog/cat/6p15p/
6N3PE-6P15PEVシングルアンプ試験機 （ヘッドフォン／スピーカー用）
グッドスマイルカンパニー とある科学の超電磁砲 御坂美琴
６Ｎ３ＰＥ－６Ｐ１５ＰＥＶシングルアンプの記事で、２０１１年は終わりです。
この後、２０１２年は、ハイブリットμフォロワヘッドフォンアンプを製作する事になります。
あと、今回のこの記事を書くために過去の記事をいろいろ検索していましたら、個人的に興味ある記事が何点かありましたので、私的なメモ書きみたいな感じ（？）ですけど、いくつかの記事にリンクを付けておきます。
フェルメール 『窓辺で手紙を読む女』
http://valvolerosso.asablo.jp/blog/2011/09/08/6093165
６Ｎ３ＰＥ－６Ｐ１５ＰＥＶシングルアンプの記事で、２０１１年は終わりです。
この後、２０１２年は、ハイブリットμフォロワヘッドフォンアンプを製作する事になります。
あと、今回のこの記事を書くために過去の記事をいろいろ検索していましたら、個人的に興味ある記事が何点かありましたので、私的なメモ書きみたいな感じ（？）ですけど、いくつかの記事にリンクを付けておきます。
フェルメール 『窓辺で手紙を読む女』
http://valvolerosso.asablo.jp/blog/2011/09/08/6093165
ユージン・スミス 『楽園への歩み』
http://valvolerosso.asablo.jp/blog/2011/08/17/6052702
ポール・デルヴォー
http://valvolerosso.asablo.jp/blog/2011/09/11/6099581
長島氏設計 初代ＰＣＬ８６ラジオ技術２００３年１月号
http://valvolerosso.asablo.jp/blog/2011/10/13/6153729
クラッシックレンズいろいろ
http://valvolerosso.asablo.jp/blog/2011/04/03/5772178
クラッシックレンズの記事で思い出しましたけど。。。
ロシア真空管に『ＯＴＫ』の刻印ありますけど、この『ＯＴＫ』の刻印はワルシャワ条約機構（つまり軍用？）の検品マークという説がもっぱらです。
『ＯＴＫ』の刻印がある球は、軍用という触れ込みで売られていますけど、実はロシア製カメラ用レンズの取扱説明書にも、しっかりと『ＯＴＫ』のハンコが押されてたりします。
上記掲載のロシアレンズの写真のように、実は、ブログを書く為に画像編集して写真を用意したけど、結局はボツにしてブログに掲載しなかった（！）という写真が結構な枚数あります。
ボツにした理由は、まあ記事本文の流れでその写真を掲載できなかった。みたいなところでしょうか。。。
そんな訳で、ボツにしたプログ未掲載の写真を、最後のオマケみたいな感じで、ちょろっと掲載しようと思います。
まあ、ボツにするだけあって、とりとめもない些細なネタなのですけど。。。
シークレットのアイちゃんをゲットする為に、ソリッドワークスコレクションDX ARIA冬服バージョンを箱買いした！とか。。。（汗
GUNSLINGER GIRLコミックを写真に撮って油彩画にしてみた！とか。。。
恵那と風香は、やっぱ可愛いぞ！とか。。。
恵那と風香はやっぱカワイイと思いますけど、よつばと！のキャラクターはあまりにメジャー過ぎるというかあまりに王道キャラなので、なんだか却って掲載するタイミングが掴めませんでした。。。（汗 （おい）
一般的に、フィギュアといえばダンボーとよつばだったりしません？
。。。。。
いやなんかもう、どうでもいいネタでスミマセン。。。（汗
とっとと本日の記事を終わらせた方が良いかもしれません。
次が、本日最後のネタです。
それで、ヘッドフォンといえば、ラブプラス小早川凛子だよなー。
と思ったので、コナミの公式ページから壁紙をダウンロードして、
http://
壁紙の絵と似ている鯖缶を近所のコンビニで購入しました。
『 ラブプラス 小早川凛子 鯖缶仕様 ヘッドフォンアンプ 』
を製作しようと思い、Char-Rockヘッドフォンアンプ基板を鯖缶に入れようとしましたけど、ぜんぜんまったく入りませんでした。。。ｏｒｚ
まあ、つまりダメだった。ガックリ。。。ｏｒｚ
という訳で、ブログ記事は基本的に成功例を書いていますけど、モノ作りにおいては全て成功する訳ではないので、実は表に出てこない失敗例も沢山ありますよ！という事で、今回の記事を締めたいと思います。
なんか変な記事（？）にお付き合い頂きありがとうございました。（＾Ｏ＾）
最後のオチがイマイチだったので、次回は頑張ります！
（ なんじゃそりゃ。。。(^_^; ）
ラジオ技術２０１２年３月号 ― 2012/02/19 18:43
ラジオ技術２０１２年３月号を購入しました。
ラップジョイント出力トランスKA-7520Rを使用した回路を見てみたかったので。。。（汗
回路図は、こちら（↓）。
６Ｎ６Ｐパラレルフィールドアンプ回路図
http://www.e-kasuga.net/amp_pdf1/6N6P_1203.pdf
回路図を見た感想は。。。
うわぁ。。。こりゃあ、私の手には負えない。って感じでしょうか。。。（汗
時定数回路３個で、ポジティブ・フィードバック（ＰＦＢ＝正帰還）回路ですか。。。
ポジティブ・フィードバック（ＰＦＢ＝正帰還）を自由に扱える長島氏なら、そりゃあ時定数回路が３個あってもぜんぜんオッケーだよな。と思いました。。。（汗
ＮＦＢ（負帰還）＋ＰＦＢ（正帰還）を併用したマルチループＮＦＢは、私の設計技術を遥かに超えています。。。（汗
モノ作りする上では、自分の技量よりもちょっと上の作品は大いに参考になるのですけど、技量に差がありすぎると却って参考にならないなぁー。とほほ。。。と、痛感したテツさんでありました。
（ なんじゃそりゃ。。。(^_^; ）
最近のコメント
