ヘンリエッタ にいてんご 欲しさに電撃大王を買ってみた ― 2012/06/02 14:03
題名そのまま、ヘンリエッタ にいてんご フィギュア欲しさに、現在発売中の電撃大王をアマゾンで購入しました。。。（汗
電撃大王 2012年 07月号の付録 ヘンリエッタ にいてんご でらっくす
コミック雑誌を購入したのは、数年振りかも。。。（汗
表紙のヘンリエッタが、カワイイです。（＾Ｏ＾）
それで、肝心の付録に付いてる ヘンリエッタ にいてんご フィギュアですけど。。。
コミック雑誌を購入したのは、数年振りかも。。。（汗
表紙のヘンリエッタが、カワイイです。（＾Ｏ＾）
それで、肝心の付録に付いてる ヘンリエッタ にいてんご フィギュアですけど。。。
電撃大王 2012年 07月号の付録 ヘンリエッタ にいてんご でらっくす
さすがに、付録だけあって小さいです。
フィギュア胴体部分が、ＷＥ４０８Ａよりも小さいので、なんつーか、まさに、“親指姫”（！）みたいな？？？
さすがに、付録だけあって小さいです。
フィギュア胴体部分が、ＷＥ４０８Ａよりも小さいので、なんつーか、まさに、“親指姫”（！）みたいな？？？
ＷＥ４０８Ａと比べると、ヘンリエッタ にいてんご はかなり小さいです。
ねんどろいどと比べると、ねんどろいどが、やたらと大きく見える（！）のは気のせい？？？
ねんどろいどと比べると、ねんどろいどが、やたらと大きく見える（！）のは気のせい？？？
ねんどろいど初音ミク／ソリッドワークスＡＲＩＡアイちゃん／ヘンリエッタにいてんご 大きさ比較
けど、このヘンリエッタは、ドールヘッド（顔の表情）の出来が良くて、かな～りカワイイです！
うむ。買って良かった（＾Ｏ＾）
後日、ＷＥ４０８Ａハイブリッドヘッドフォンアンプの上に載せて写真を撮る事にしよう！！
ていうか、まずは肝心のＷＥ４０８Ａハイブリッドヘッドフォンアンプを完成させなくては。。。（汗
この週末に、なんとか完成させたいところです。
追伸
ヘンリエッタ にいてんご を、他のフィギュアと一緒に飾ってみました。
けど、このヘンリエッタは、ドールヘッド（顔の表情）の出来が良くて、かな～りカワイイです！
うむ。買って良かった（＾Ｏ＾）
後日、ＷＥ４０８Ａハイブリッドヘッドフォンアンプの上に載せて写真を撮る事にしよう！！
ていうか、まずは肝心のＷＥ４０８Ａハイブリッドヘッドフォンアンプを完成させなくては。。。（汗
この週末に、なんとか完成させたいところです。
追伸
ヘンリエッタ にいてんご を、他のフィギュアと一緒に飾ってみました。
スゲー小さッ！ けど、カワイイっ！！
なんか、部屋の中に妖精さん（！）が紛れ込んだような、ちんまい感じが可愛いです。
たぶん、ヘンリエッタだから小さいのが可愛いと感じるのでしょうね。。。（汗
ちなみに、４０ｃｍドールとねんどろいどを並べると、ねんどろいどが、もの凄く小さく見えます。
PARABOX Ｐちゃん ４０／４７ｃｍ と、ねんどろいど／ｆｉｇｍａ 大きさ比較
ヘンリエッタ にいてんごって、 どんだけ小さいんだッ！ って思った。
（ なんじゃそりゃ。。。(^_^; ）
ヘンリエッタ にいてんごって、 どんだけ小さいんだッ！ って思った。
（ なんじゃそりゃ。。。(^_^; ）
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（３） ― 2012/06/04 20:07
現在ＷＥ４０８Ａハイブリッドヘッドフォンアンプを製作するための予備実験を実施しています。
オリジナルの１９Ｊ６ハイブリッド・ヘッドフォンアンプ(The "Starving Student" hybrid headphone amplifier)は、いちおうＦＥＴの品種は何でも良い事になっているのですが。。。（汗
細かい話で恐縮ですけど、厳密に言えば、ＦＥＴ品種とアイドリング電流の値によってゲート・ソース間電圧＝Ｖ(GS)が異なるので、ＷＥ４０８Ａをヒーター点火する電圧が、Ｖ(GS)の値によって変化します。
通常、ＦＥＴの回路においてゲート電圧とソース電圧を決定するのに、ゲート・ソース間電圧＝Ｖ(GS)が必要ですので、これが判らないと設計できなかったりします。
それで、Ｖ(GS)はいくつなの？と誰しも思うのですけど、前述のとおり、ＦＥＴ品種とアイドリング電流の値によってゲート・ソース間電圧＝Ｖ(GS)が異なるので、ぶっちゃけ、実測してみるしかありません。
最初は、ぶっつけ本番でアンプを組んで、後日に手直ししようと考えたのですけど、それも面倒だと考え直して、あらかじめ回路を組んで予備実験する事にした次第です。
結局、ブレッドボード上に、片チャンネル分の直流回路だけを組んで、ＦＥＴゲート・ソース間電圧＝Ｖ(GS)を実測しました。
オリジナルの１９Ｊ６ハイブリッド・ヘッドフォンアンプ(The "Starving Student" hybrid headphone amplifier)は、いちおうＦＥＴの品種は何でも良い事になっているのですが。。。（汗
細かい話で恐縮ですけど、厳密に言えば、ＦＥＴ品種とアイドリング電流の値によってゲート・ソース間電圧＝Ｖ(GS)が異なるので、ＷＥ４０８Ａをヒーター点火する電圧が、Ｖ(GS)の値によって変化します。
通常、ＦＥＴの回路においてゲート電圧とソース電圧を決定するのに、ゲート・ソース間電圧＝Ｖ(GS)が必要ですので、これが判らないと設計できなかったりします。
それで、Ｖ(GS)はいくつなの？と誰しも思うのですけど、前述のとおり、ＦＥＴ品種とアイドリング電流の値によってゲート・ソース間電圧＝Ｖ(GS)が異なるので、ぶっちゃけ、実測してみるしかありません。
最初は、ぶっつけ本番でアンプを組んで、後日に手直ししようと考えたのですけど、それも面倒だと考え直して、あらかじめ回路を組んで予備実験する事にした次第です。
結局、ブレッドボード上に、片チャンネル分の直流回路だけを組んで、ＦＥＴゲート・ソース間電圧＝Ｖ(GS)を実測しました。
WE408A hybrid Headphone Amplifier 予備実験
パナソニック（松下）２ＳＫ７６２Ａのゲート・ソース間電圧＝Ｖ(GS)は、アイドリング電流５０ｍＡ時、おおよそ３Ｖ（実測２．９Ｖ）である事が判明しました。
パナソニック（松下）２ＳＫ７６２Ａのゲート・ソース間電圧＝Ｖ(GS)は、アイドリング電流５０ｍＡ時、おおよそ３Ｖ（実測２．９Ｖ）である事が判明しました。
WE408A hybrid Headphone Amplifier 予備実験
つまり、ＦＥＴのゲート電圧は、固定バイアスにより供給電圧４８Ｖの半分の２４Ｖに設定されていますので、ソース電圧は、
２４Ｖ－３Ｖ【Ｖ(GS)】＝２１Ｖ
となって、つまり設計上はＷＥ４０８Ａのヒーターを２１Ｖ点火するという事になります。
実回路ヒーター両端の電圧値を実際に計測してみましたところ、実測値は、２０．５Ｖでした。その時のヒーター電流は約５０ｍＡでした。
おおよそ設計に必要なデータは収集できたので、これから実際にアンプを製作していこうと思います。
ＷＥ４０８Ａハイブリッドヘッドフォンアンプの完成を楽しみにされている方には申し訳ありませんが、そういう事情ですので、もうしばらくお待ちください。。。。（汗
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（４） ― 2012/06/06 16:35
前回、ブレッドボード上に、片チャンネル分の直流回路だけを組んで、ＦＥＴゲート・ソース間電圧＝Ｖ(GS)を実測したのですが。。。
ブレッドボードに回路を組んだので、ついでにＷＥ４０８Ａの左右チャンネルのプレート電流も揃えておこうかな？と思い、バイアス電圧を実測してプレート電流を計測したところ、ＷＥ４０８Ａのプレート電流にバラツキがある事が判明しました。
供給電圧４８Ｖでも、プレート電圧が低く過ぎて想定していたバイアスが出ません。。。（汗
そこで、４年以上前の１９ＡＱ５ヘッドフォンアンプ祭りの頃に購入した軍箱ＷＥ４０８Ａを、ダンボール箱の底の方から苦労して発掘して、プレート電流のバラツキ実験をする事にしました。
ブレッドボードに回路を組んだので、ついでにＷＥ４０８Ａの左右チャンネルのプレート電流も揃えておこうかな？と思い、バイアス電圧を実測してプレート電流を計測したところ、ＷＥ４０８Ａのプレート電流にバラツキがある事が判明しました。
供給電圧４８Ｖでも、プレート電圧が低く過ぎて想定していたバイアスが出ません。。。（汗
そこで、４年以上前の１９ＡＱ５ヘッドフォンアンプ祭りの頃に購入した軍箱ＷＥ４０８Ａを、ダンボール箱の底の方から苦労して発掘して、プレート電流のバラツキ実験をする事にしました。
過去にバンテックから通販で購入した軍箱ＷＥ４０８Ａを発掘してきました。
実際に、発掘したＷＥ４０８Ａのバイアス電圧（＝プレート電流）を計測してみました。
実際に、発掘したＷＥ４０８Ａのバイアス電圧（＝プレート電流）を計測してみました。
WE408A hybrid Headphone Amplifier プレート電流バラツキ具合の確認中
ＷＥ４０８Ａのデータシートはこちら。
http://www.westernelectric.com/spec_sheets/408A.pdf
ＷＥ４０８Ａ三結は、レイセオン6AK5W-CK5654三結図で代用しています。
http://www.mif.pg.gda.pl/homepages/frank/sheets/138/5/5654.pdf
データシートの三結特性図から、プレート電流を０．５５ｍＡくらいに想定していたのですが、手持ちにある球からサンプル１２本のデータを取ってみたところ、標準偏差（正規分布）バラツキの中点が、おおよそ０．４５ｍＡ位なのではないかと、私個人は推察しました。。。（汗
従って、プレート電流０．４５ｍＡにおいてバイアス－１Ｖとなるように、カソード抵抗の値を２．４ＫΩに変更しました。
サンプリングした統計データをどのように処理するのかは、各個人によって、いろいろな方法があるかと思いますので、実測した生データを公開致しますので、各人いろいろ考えてみて下さい。
カソード抵抗 ２．４ＫΩ 実測値２．３６４ＫΩ
バイアス電圧／プレート電流／プレート電圧（プレート・カソード間電圧）
（Ａ） 1.259V 0.533mA 31.17V
（Ｂ） 1.179V 0.499mA 32.23V
（Ｃ） 1.074V 0.454mA 33.62V
（Ｄ） 1.061V 0.449mA 33.79V
（Ｅ） 1.037V 0.439mA 34.14V
（Ｆ） 1.036V 0.438mA 34.14V
（Ｇ） 0.950V 0.402mA 35.28V
（Ｈ） 0.939V 0.397mA 35.42V
（Ｉ） 0.926V 0.392mA 35.60V
（Ｊ） 0.784V 0.332mA 37.40V
（Ｋ） 0.682V 0.288mA 38.70V
（Ｌ） 0.583V 0.247mA 40.10V
上記データ赤字で示した０．４５ｍＡあたりかな？と推察したのですけど、そもそもサンプル数が１２本と少ないので、信憑性はあまりないかもしれません。
と言いますか、私個人的な印象では、やっぱり低電圧だとキツイなぁ…という感触です。
４８Ｖ供給といっても負荷抵抗での電圧降下がありますので、実質的なプレート電圧は３5Ｖ程度ですので、いくらウエスタン球とはいえ、プレート電流が流れない。ていうか流れてもバラツキが大きい気がします。。。。（汗
例えるなら、飛行機が失速寸前（！）で、フラフラ飛んでるようなイメージでしょうか。。。
カソード抵抗 ２．４ＫΩ 実測値２．３６４ＫΩ
バイアス電圧／プレート電流／プレート電圧（プレート・カソード間電圧）
（Ａ） 1.259V 0.533mA 31.17V
（Ｂ） 1.179V 0.499mA 32.23V
（Ｃ） 1.074V 0.454mA 33.62V
（Ｄ） 1.061V 0.449mA 33.79V
（Ｅ） 1.037V 0.439mA 34.14V
（Ｆ） 1.036V 0.438mA 34.14V
（Ｇ） 0.950V 0.402mA 35.28V
（Ｈ） 0.939V 0.397mA 35.42V
（Ｉ） 0.926V 0.392mA 35.60V
（Ｊ） 0.784V 0.332mA 37.40V
（Ｋ） 0.682V 0.288mA 38.70V
（Ｌ） 0.583V 0.247mA 40.10V
上記データ赤字で示した０．４５ｍＡあたりかな？と推察したのですけど、そもそもサンプル数が１２本と少ないので、信憑性はあまりないかもしれません。
と言いますか、私個人的な印象では、やっぱり低電圧だとキツイなぁ…という感触です。
４８Ｖ供給といっても負荷抵抗での電圧降下がありますので、実質的なプレート電圧は３5Ｖ程度ですので、いくらウエスタン球とはいえ、プレート電流が流れない。ていうか流れてもバラツキが大きい気がします。。。。（汗
例えるなら、飛行機が失速寸前（！）で、フラフラ飛んでるようなイメージでしょうか。。。
(C)芦奈野ひとし カブのイサキ ４巻
なんかＡＣアダプター供給の低電圧で、ＷＥ４０８Ａを使用するのが気の毒な気がしてきました。。。（汗
本来なら１００Ｖ以上の電圧を掛けて、本領を発揮させてやりたい所です。
そうは言っても乗りかかった船と言いますか、ここまで来てしまった訳ですから、まあとりあえず、カソード抵抗を２．４ＫΩに変更して、ＷＥ４０８Ａハイブリッドヘッドフォンアンプを製作してみます。
次回は、製作編の予定です。
（次回につづく）
追伸
以前のブログで、英語表記を付けるとアクセス数伸びるか実験したのですけど。。。
http://valvolerosso.asablo.jp/blog/2012/05/20/6451147
その後、アクセスランキングは５２位（！）まで伸びました。。。。（汗
なんかＡＣアダプター供給の低電圧で、ＷＥ４０８Ａを使用するのが気の毒な気がしてきました。。。（汗
本来なら１００Ｖ以上の電圧を掛けて、本領を発揮させてやりたい所です。
そうは言っても乗りかかった船と言いますか、ここまで来てしまった訳ですから、まあとりあえず、カソード抵抗を２．４ＫΩに変更して、ＷＥ４０８Ａハイブリッドヘッドフォンアンプを製作してみます。
次回は、製作編の予定です。
（次回につづく）
追伸
以前のブログで、英語表記を付けるとアクセス数伸びるか実験したのですけど。。。
http://valvolerosso.asablo.jp/blog/2012/05/20/6451147
その後、アクセスランキングは５２位（！）まで伸びました。。。。（汗
うーん
やっぱり、英語表記を付けるとアクセス数が多くなるのでしょうか？
今回も、オマケで英語表記を付けてみます。

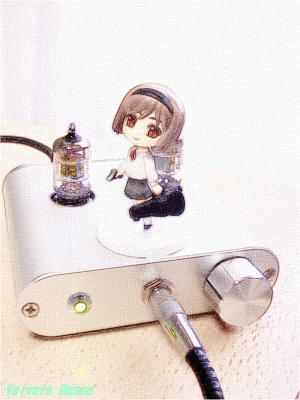

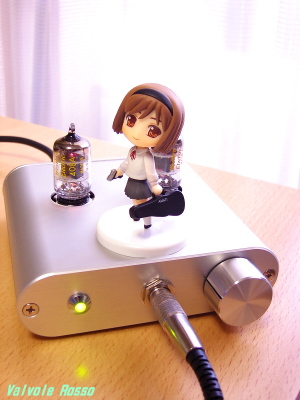

WE408A & ヘンリエッタ にいてんご Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
WE408A & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 COLOR PENCIL VERSION
WE408A & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta
Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 WATER PAINTING VERSION
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（５） ― 2012/06/07 19:02
現在、誠意製作中のＷＥ４０８Ａハイブリッドヘッドフォンアンプですけど。
またもや問題が発生しました。。。（汗
まあ、何と言いますか、以前から症状は出ていた（！）のですけど。。。
通常、電源をＯＮした時、ＷＥ４０８Ａのヒーターには、最初１００ｍＡ位の電流が、ガァーッと流れてからすぐに５０ｍＡまで落ちて電流が安定します。
けど、まれに電流が脈動して、電流計の指針がピョコピョコ動くような挙動をします。
言葉で説明すると判りにくいですけど、ムービー見ると視覚的に大変よく判るので、ムービーファイルをネットにアップしました。。。（汗
またもや問題が発生しました。。。（汗
まあ、何と言いますか、以前から症状は出ていた（！）のですけど。。。
通常、電源をＯＮした時、ＷＥ４０８Ａのヒーターには、最初１００ｍＡ位の電流が、ガァーッと流れてからすぐに５０ｍＡまで落ちて電流が安定します。
けど、まれに電流が脈動して、電流計の指針がピョコピョコ動くような挙動をします。
言葉で説明すると判りにくいですけど、ムービー見ると視覚的に大変よく判るので、ムービーファイルをネットにアップしました。。。（汗
QuickTimeムービーファイル（.MOV）ですので、Windows Media playerで再生して頂けます。
ファイルサイズは、３０ＭＢと４１ＭＢです。
電源をＯＮした時、正常な状態は、コレ（↓）。
http://www.ne.jp/asahi/l-forme/neko/movie_data/POWER_ON_usually_30MB.MOV
電源をＯＮした時、電流がピョコピョコ脈動（！）する様子はこちら。
http://www.ne.jp/asahi/l-forme/neko/movie_data/POWER_ON_Non_usual_41MB.MOV
いやなんか、やっぱり実験の時にアナログ電流計を使用すると、電流が流れる様子（！）が、視覚的によく判ります！！
それで、その症状はいつも出るという訳ではないのですけど、たぶん電解コンデンサーの電荷のチャージ状況によって変わるのかもしれません。。。
電源部のリップルフィルター（π型フィルター）は、
８２０μＦ → ２ＫΩ → ８２０μＦ
という構成なのですけど、一段目コンデンサーに８２０μＦの大容量を入れた為、電流の吸い込みと吐き出しが干渉し合っているのかも。
普通の真空管アンプでは、コンデンサインプット一段目コンデンサーを３３μＦ～４７μＦまたは１００μＦとか小容量のコンデンサーを入れます。
一段目のコンデンサーを小容量にするのは、真空管アンプ製作におけるお約束（？）みたいな認識があったので、私個人はいつもそうしています。
もともとは、大容量のコンデンサ入れると突入電流で整流管やダイオードを痛めてしまうので小容量のコンデンサーを入れるという事であったかと。
私自身は、半導体アンプをまったく製作しないので、ＡＣアダプター供給の電源周りのトラブルに対して、イマイチ原因に確信が持てない（！）のですけど、これまで真空管アンプを製作してきた経験から推論すると、どうも怪しいのは一段目の８２０μＦっぽいので、コンデンサーを８２０μＦ→１００μＦへ変更しました。
電源部のリップルフィルター（π型フィルター）の一段目コンデンサーを８２０μＦ→１００μＦへ変更しました。
とりあえず、コンデンサーを変更したら症状が出なくなった。（ような気がする。。。）
前述のとおり、私自身はあまり半導体アンプの電源周りの設計がよく判っていないので、なにかトンチンカンな対応しているかもしれませんが、間違ってても許して下さい。。。（大汗
そんな訳ですので、ＷＥ４０８Ａハイブリッドヘッドフォンアンプの製作については、皆さん過度な期待はせずに、どうか生暖かい目で見守ってやって下さい。お願いします。
（ なんじゃそりゃ。。。(^_^; ）
とりあえず、コンデンサーを変更したら症状が出なくなった。（ような気がする。。。）
前述のとおり、私自身はあまり半導体アンプの電源周りの設計がよく判っていないので、なにかトンチンカンな対応しているかもしれませんが、間違ってても許して下さい。。。（大汗
そんな訳ですので、ＷＥ４０８Ａハイブリッドヘッドフォンアンプの製作については、皆さん過度な期待はせずに、どうか生暖かい目で見守ってやって下さい。お願いします。
（ なんじゃそりゃ。。。(^_^; ）
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（６） ― 2012/06/10 15:51
ＷＥ４０８Ａハイブリッドヘッドフォンアンプの電源部リップルフィルターの電解コンデンサーですけど。。。
その後、いろいろ考えて、また構成を変更しました。。。（汗
電源部のリップルフィルターは、
５６０μＦ → ２ＫΩ → ４７μＦ
という構成にしました。
その後、いろいろ考えて、また構成を変更しました。。。（汗
電源部のリップルフィルターは、
５６０μＦ → ２ＫΩ → ４７μＦ
という構成にしました。
５６０μＦ→２ＫΩ→４７μＦという構成に変更
真空管アンプの場合は、電源部のリップルフィルター（π型フィルター）を通った後に、アンプ全体の電流を供給します。
４７μＦ → ２ＫΩ → ２２０μＦ → （アンプの全電流）
ＷＥ４０８Ａアンプの回路では、アンプのほとんどの電流をＦＥＴソースフォロワーに供給しますので、真空管アンプの回路とは、ちょっと違うのでは？と、今更ながらに気が付きました。。。（汗
なお、ＦＥＴソースフォロワー回路の場合は、ＦＥＴソースに電源のリップルが出ない（！）ので、通常そのまま電源を供給します。
つまり、Pete Millett さんの The "Starving Student" hybrid headphone amplifier の優れているところは、電源のリップルが出てこないＦＥＴソース側の、クリーンな電流で真空管のヒーターを点火している（！）という所ではないかと、若輩者の私は推察します。。。（汗
５６０μＦ → ＦＥＴドレン供給 (FET source follower supply)
↓
２ＫΩ
↓
４７μＦ → 初段プレート供給 (WE408A plate current)
要するに、ＷＥ４０８Ａの方には、０．４５ｍＡ×２＝０．９ｍＡしか供給しない（！）ので、２段目を大きくしても意味ないのでは？？？と思いました。
もっとも、ＷＥ４０８Ａプレート供給側のリップル除去率を、ある程度は確保しなければいけないので、４７～１００μＦくらい投入したい所ですけど。。。（汗
そんな経緯で、再び実験を繰り返して、ピョコピョコ現象が出ないのを確認しました。
二段目コンデンサーを４７μＦの小さな容量を入れたので、二段目をチャージする為の突入電流が減ると思います。
これで、一段目の電流の吸い込みと吐き出しのバランスが、以前と異なると推察します。。。（汗
真空管アンプの場合は、電源部のリップルフィルター（π型フィルター）を通った後に、アンプ全体の電流を供給します。
４７μＦ → ２ＫΩ → ２２０μＦ → （アンプの全電流）
ＷＥ４０８Ａアンプの回路では、アンプのほとんどの電流をＦＥＴソースフォロワーに供給しますので、真空管アンプの回路とは、ちょっと違うのでは？と、今更ながらに気が付きました。。。（汗
なお、ＦＥＴソースフォロワー回路の場合は、ＦＥＴソースに電源のリップルが出ない（！）ので、通常そのまま電源を供給します。
つまり、Pete Millett さんの The "Starving Student" hybrid headphone amplifier の優れているところは、電源のリップルが出てこないＦＥＴソース側の、クリーンな電流で真空管のヒーターを点火している（！）という所ではないかと、若輩者の私は推察します。。。（汗
５６０μＦ → ＦＥＴドレン供給 (FET source follower supply)
↓
２ＫΩ
↓
４７μＦ → 初段プレート供給 (WE408A plate current)
要するに、ＷＥ４０８Ａの方には、０．４５ｍＡ×２＝０．９ｍＡしか供給しない（！）ので、２段目を大きくしても意味ないのでは？？？と思いました。
もっとも、ＷＥ４０８Ａプレート供給側のリップル除去率を、ある程度は確保しなければいけないので、４７～１００μＦくらい投入したい所ですけど。。。（汗
そんな経緯で、再び実験を繰り返して、ピョコピョコ現象が出ないのを確認しました。
二段目コンデンサーを４７μＦの小さな容量を入れたので、二段目をチャージする為の突入電流が減ると思います。
これで、一段目の電流の吸い込みと吐き出しのバランスが、以前と異なると推察します。。。（汗
再び実験を繰り返して、ピョコピョコ現象が出ないのを確認
ちなみに、今回の実験では、エルナー製の電解コンデンサーを使用してみました。
ちなみに、今回の実験では、エルナー製の電解コンデンサーを使用してみました。
ＥＬＮＡ ＲＪＨ ６３Ｖ ５６０μＦ
エルナー電解コンデンサーを使用したのには、特に意味はありません。
私個人的に、エルナーが好きなだけ（！）です。すみません。。。（汗
生まれて初めて製作した真空管アンプが、三栄無線の 12AX7-6BX7シングル真空管アンプ・キットで、それに付属していた電解コンが、エルナーセラファイン（旧赤色）だったので、私個人的に、【真空管アンプといえば、エルナー】というイメージがあるのです。。。（滝汗
三つ子の魂百まで。と申しますし。。。
（ なんじゃそりゃ。。。(^_^; ）
追伸
半導体アンプを製作する場合の、平滑コンデンサー容量ですけど。。。
確か、『 １Ａあたり、最低 ２０００μＦ 』 でしたっけ？？？
今回のＷＥ４０８Ａハイブリッドヘッドフォンアンプの消費電流は、
５０ｍＡ×２=１００ｍＡ
ですから、おおよそ０．１Ａ。
つまり、最低２２０μＦ必要？？？
うーん。
電源部は、３３０～４７０μＦくらいで良かったのでしょうか？？？
エルナー電解コンデンサーを使用したのには、特に意味はありません。
私個人的に、エルナーが好きなだけ（！）です。すみません。。。（汗
生まれて初めて製作した真空管アンプが、三栄無線の 12AX7-6BX7シングル真空管アンプ・キットで、それに付属していた電解コンが、エルナーセラファイン（旧赤色）だったので、私個人的に、【真空管アンプといえば、エルナー】というイメージがあるのです。。。（滝汗
三つ子の魂百まで。と申しますし。。。
（ なんじゃそりゃ。。。(^_^; ）
追伸
半導体アンプを製作する場合の、平滑コンデンサー容量ですけど。。。
確か、『 １Ａあたり、最低 ２０００μＦ 』 でしたっけ？？？
今回のＷＥ４０８Ａハイブリッドヘッドフォンアンプの消費電流は、
５０ｍＡ×２=１００ｍＡ
ですから、おおよそ０．１Ａ。
つまり、最低２２０μＦ必要？？？
うーん。
電源部は、３３０～４７０μＦくらいで良かったのでしょうか？？？
先週からずっと、いとうかなこ『落葉』を聴いています。 ― 2012/06/17 18:15
ＷＥ４０８Ａハイブリッドヘッドフォンアンプの製作が、実はぜんぜん進んでいません。すみません。。。。（汗
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ 組立中。。。
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ ハンダ付け中。。。
アンプのシャーシ組立は既に完了して、ハンダ付けを始めているのですが、ちょっと気持ちが落ち込んで、ハンダ付けが進みません。すみません。
私事で恐縮ですが、実はテツさんニトロプラスのファンだったりします。。。
ファントムやデモンベインの初期の頃から、ＰＣゲームをプレイしています。
近年では、『装甲悪鬼村正』に、とてもとても感銘を受けました。
特に、装甲悪鬼村正 魔王編 の 『 魔剣の話をしよう。 』で、いとうかなこ『落葉』が流れてきた時は、おもわずこみ上げてきて、魂が震えるほどの感動をもらいました。
アンプのシャーシ組立は既に完了して、ハンダ付けを始めているのですが、ちょっと気持ちが落ち込んで、ハンダ付けが進みません。すみません。
私事で恐縮ですが、実はテツさんニトロプラスのファンだったりします。。。
ファントムやデモンベインの初期の頃から、ＰＣゲームをプレイしています。
近年では、『装甲悪鬼村正』に、とてもとても感銘を受けました。
特に、装甲悪鬼村正 魔王編 の 『 魔剣の話をしよう。 』で、いとうかなこ『落葉』が流れてきた時は、おもわずこみ上げてきて、魂が震えるほどの感動をもらいました。
(C)ニトロプラス 装甲悪鬼村正 魔王編
先週アマゾンから、装甲悪鬼村正オリジナルサウンドトラックを購入して、再び、いとうかなこ『落葉』を聴いています。
先週アマゾンから、装甲悪鬼村正オリジナルサウンドトラックを購入して、再び、いとうかなこ『落葉』を聴いています。
装甲悪鬼村正オリジナルサウンドトラック
やっぱり、とてもとても良い曲です。
こういう素晴らしい曲を聴く為に、私は真空管アンプを作っている。と言っても過言ではありません。
やっぱり、とてもとても良い曲です。
こういう素晴らしい曲を聴く為に、私は真空管アンプを作っている。と言っても過言ではありません。
装甲悪鬼村正オリジナルサウンドトラック
アトリエ彩 斬魔大聖デモンベイン エセルドレーダ
ニトロプラスの作品を愛する一人のファンとして、GEORIDEレーベルマスター
南野信吾さんのご冥福を心よりお祈りいたします。
アトリエ彩 斬魔大聖デモンベイン エセルドレーダ
ニトロプラスの作品を愛する一人のファンとして、GEORIDEレーベルマスター
南野信吾さんのご冥福を心よりお祈りいたします。
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（７） ― 2012/06/23 17:42
ＷＥ４０８Ａハイブリッドヘッドフォンアンプのハンダ付けを進めているのですけど、進捗状況はおもわしくありません。。。（汗
回路規模はＹＡＨＡみたいなモノかな？と、思い、シャーシをタカチMXA3-11-11Sにしたのですけど、ちょっと小さすぎました！
回路規模はＹＡＨＡみたいなモノかな？と、思い、シャーシをタカチMXA3-11-11Sにしたのですけど、ちょっと小さすぎました！
想定していた部品が入りません！！
はじめて作るアンプですので、余裕をみてタカチMXA3-11-16Sあたりにしておけば良かったと、後悔しているテツさんでありました。
もっとも、使用する部品が、そもそもデカい（！）のですけど。。。（汗
なんとか組めそうかな？と思われるパーツを物色したので、この週末にでも完成させたいと思います。
Russian Military PIO CAPACITOR K42y-2 WELWYN ENGLAND wirewound resistor ELNA RFO PURECAP
実は、ラジオ技術誌の翻訳を担当した方からコメントを頂いてしまって、アセりまくっています。。。（滝汗
とりあえず、場を繋ぐために、先行して回路図を公開致します。
本来なら、アンプ完成させて音出して、問題ないのを確認してから回路図を公開するのですけど、フライングで先に出します。
結局、このアンプが不本意な結果になっても、どうかお許し下さい。
モノ作りはいつも成功するとは限らず、残念な結果になることも多々あります。
まあ、個人のブログですから、失敗も含めて、まさに今、製作しているというライブ感（！）があって、良いのでは？と。。。（汗
私は、ブログ（日記）を書いているのであって学術論文を書いてる訳ではありませんし、モノ作りって、やっぱり情熱というか勢いというかコダワリというかアツさだと、個人的には思います。
なお、ＦＥＴ固定バイアス周辺の回路（FET fixed bias）は、オリジナル回路と異なり、hybrid mu followerを参考にしています。
実は、ラジオ技術誌の翻訳を担当した方からコメントを頂いてしまって、アセりまくっています。。。（滝汗
とりあえず、場を繋ぐために、先行して回路図を公開致します。
本来なら、アンプ完成させて音出して、問題ないのを確認してから回路図を公開するのですけど、フライングで先に出します。
結局、このアンプが不本意な結果になっても、どうかお許し下さい。
モノ作りはいつも成功するとは限らず、残念な結果になることも多々あります。
まあ、個人のブログですから、失敗も含めて、まさに今、製作しているというライブ感（！）があって、良いのでは？と。。。（汗
私は、ブログ（日記）を書いているのであって学術論文を書いてる訳ではありませんし、モノ作りって、やっぱり情熱というか勢いというかコダワリというかアツさだと、個人的には思います。
なお、ＦＥＴ固定バイアス周辺の回路（FET fixed bias）は、オリジナル回路と異なり、hybrid mu followerを参考にしています。
WE408A hybrid Headphone Amplifier Ver09a
E182CC hybrid mu follower Headphone Amplifier Ver09a
http://valvolerosso.asablo.jp/blog/cat/mu-follower/
ゲート抵抗（Ｒｇ＝６８０ＫΩ）が追加されていますので、低域側ポール（ローカットフィルター）の時定数は、０．６８ＭΩ×０．０４７μＦ＝０．０３２くらいになります。
あと、ツェナーダイオードは必要ないかもしれませんが、いちおう入れてあります。
また、２Ｖｒｍｓ出力ソース機器を接続した場合は、ゲインがあり過ぎてボリュームがまったく効かなくなってしまうので、ゲインを落とす為にＰ－Ｇ帰還を掛けています。ＮＦＢの定数も、hybrid mu follower Headphone Amplifier と同一の設計にしています。
携帯プレーヤーをソース機器とする場合は、オリジナル回路と同様に、ＮＦＢを掛けない方が良いのかもしれません。。。（汗
おまけ
１９ＡＱ５の場合はどうなるか、ちょっと確認してみました。
なお、１９ＡＱ５バージョンの場合は、アイドリング電流が３倍（！）になりますので、ＦＥＴドレン損失も３倍となります。
オリジナル回路と同様に、ＦＥＴは必ずヒートシンクに取り付けなければなりません。
http://valvolerosso.asablo.jp/blog/cat/mu-follower/
ゲート抵抗（Ｒｇ＝６８０ＫΩ）が追加されていますので、低域側ポール（ローカットフィルター）の時定数は、０．６８ＭΩ×０．０４７μＦ＝０．０３２くらいになります。
あと、ツェナーダイオードは必要ないかもしれませんが、いちおう入れてあります。
また、２Ｖｒｍｓ出力ソース機器を接続した場合は、ゲインがあり過ぎてボリュームがまったく効かなくなってしまうので、ゲインを落とす為にＰ－Ｇ帰還を掛けています。ＮＦＢの定数も、hybrid mu follower Headphone Amplifier と同一の設計にしています。
携帯プレーヤーをソース機器とする場合は、オリジナル回路と同様に、ＮＦＢを掛けない方が良いのかもしれません。。。（汗
おまけ
１９ＡＱ５の場合はどうなるか、ちょっと確認してみました。
なお、１９ＡＱ５バージョンの場合は、アイドリング電流が３倍（！）になりますので、ＦＥＴドレン損失も３倍となります。
オリジナル回路と同様に、ＦＥＴは必ずヒートシンクに取り付けなければなりません。
19AQ5 Triode Connection
１９ＡＱ５の三結特性は、６ＡＱ５で代用しました。特性図はこちら。
http://www.mif.pg.gda.pl/homepages/frank/sheets/093/6/6AQ5.pdf
三結特性図で検討したところ、１９ＡＱ５のプレート電流は１ｍＡくらいのようです。
１９ＡＱ５の三結特性は、６ＡＱ５で代用しました。特性図はこちら。
http://www.mif.pg.gda.pl/homepages/frank/sheets/093/6/6AQ5.pdf
三結特性図で検討したところ、１９ＡＱ５のプレート電流は１ｍＡくらいのようです。
１９ＡＱ５プレート電流測定 （カソード抵抗値の確認）
カソード抵抗の値を１．５ＫΩとして、実際にバイアス電圧を実測してみたところ、バイアス電圧は１．５Ｖが出ました。
球自体のバラツキがあるかと思いますけど、おおむね１ｍＡ位のようです。
カソード抵抗の値を１．５ＫΩとして、実際にバイアス電圧を実測してみたところ、バイアス電圧は１．５Ｖが出ました。
球自体のバラツキがあるかと思いますけど、おおむね１ｍＡ位のようです。
１９ＡＱ５ヒーター電流測定
ヒーター電流は、おおよそ１４２ｍＡ（１４１．９ｍＡ）くらい流れるようです。
回路図も作成してみました。
ヒーター電流は、おおよそ１４２ｍＡ（１４１．９ｍＡ）くらい流れるようです。
回路図も作成してみました。
19AQ5 hybrid Headphone Amplifier Ver09a
１９ＡＱ５バージョンの場合は、ほぼオリジナル回路に近いと思います。
１９ＡＱ５バージョンの場合は、ほぼオリジナル回路に近いと思います。
ＷＥ４０８Ａハイブリッドヘッドフォンアンプ（８） ― 2012/06/25 23:58
紆余曲折いろいろありましたけど、ようやく、ＷＥ４０８Ａハイブリッドヘッドフォンアンプが完成しました。。。（汗
WE408A hybrid Headphone Amplifier Ver09a 内部の様子
ハンダ付けが、メチャクチャ大変でした！
早速、各部の電圧を測定してみたのですが、どうやら異常なさそうです。
WE408A hybrid Headphone Amplifier Ver09a 各部の電圧測定中。。。
測定した結果を公開しますのでご参照下さい。
測定した結果を公開しますのでご参照下さい。
WE408A hybrid Headphone Amplifier Ver09a
それで、ドキドキしながらＣＤプレーヤーに接続して、ヘッドフォンで試聴してみたら、実にあっけなく（！）、まともな音がでました！！
それで、ドキドキしながらＣＤプレーヤーに接続して、ヘッドフォンで試聴してみたら、実にあっけなく（！）、まともな音がでました！！
WE408A hybrid Headphone Amplifier ヘンリエッタ にいてんご Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
まあ、あれほど事前に予備試験をしていれば、特に問題は起こらないかもしれません。。。（汗
①懸念されていたマイクロフォニックノイズと球の雑音ありません。
②ＡＣアダプターのスイッチング電源由来のノイズありません。
③電源ＯＦＦ時のポップ音ありません。
なんか、ＡＣアダプター給電ですので、あんまり期待してなかったのですけど、曲間の無音時とかまったく残留雑音を聞こえないですし、かなり高クオリティな音がします。
おー。さすがウエスタン！
ウエスタン球ですから精神的な効能が多そうですけど（！）、ピュアオーディオ用のヘッドフォンアンプとして十分実用になると思います。
すくなくとも、ＹＡＨＡよりかは遥かに良いかもしれません。。。（汗
しいて問題を挙げれば、ＦＥＴをシャーシに直付けしたので、シャーシ裏面が手でフツーに触れるくらいですけど熱くなります。
使い捨てカイロみたいな感じ？？？
しばらくエージングして、経過観察してみます。。。（汗
なお、ハンダ付け作業の写真を、後日、プログ記事にする予定です。
ご期待下さい。（＾Ｏ＾）
おまけ
まあ、あれほど事前に予備試験をしていれば、特に問題は起こらないかもしれません。。。（汗
①懸念されていたマイクロフォニックノイズと球の雑音ありません。
②ＡＣアダプターのスイッチング電源由来のノイズありません。
③電源ＯＦＦ時のポップ音ありません。
なんか、ＡＣアダプター給電ですので、あんまり期待してなかったのですけど、曲間の無音時とかまったく残留雑音を聞こえないですし、かなり高クオリティな音がします。
おー。さすがウエスタン！
ウエスタン球ですから精神的な効能が多そうですけど（！）、ピュアオーディオ用のヘッドフォンアンプとして十分実用になると思います。
すくなくとも、ＹＡＨＡよりかは遥かに良いかもしれません。。。（汗
しいて問題を挙げれば、ＦＥＴをシャーシに直付けしたので、シャーシ裏面が手でフツーに触れるくらいですけど熱くなります。
使い捨てカイロみたいな感じ？？？
しばらくエージングして、経過観察してみます。。。（汗
なお、ハンダ付け作業の写真を、後日、プログ記事にする予定です。
ご期待下さい。（＾Ｏ＾）
おまけ
WE408A ＆ ヘンリエッタ にいてんご Toys Works Collection
2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
ヘンリエッタにいてんごを真空管アンプに載せてみた ― 2012/06/26 16:15
今回製作したＷＥ４０８Ａハイブリッドヘッドフォンアンプの大きさは、ＣＤジャケットよりもちょっと小さいくらいです。
![WE408A hybrid Headphone Amplifier & Tell Your World EP(初回限定盤)(DVD付) [CD+DVD, Limited Edition]](http://valvolerosso.asablo.jp/blog/img/2012/06/26/20ff83.jpg "WE408A hybrid Headphone Amplifier & Tell Your World EP(初回限定盤)(DVD付) [CD+DVD, Limited Edition]")
WE408A hybrid Headphone Amplifier & Tell Your World EP(初回限定盤)(DVD付) [CD+DVD, Limited Edition]
ハンダ付けに苦労しただけあって、オリジナルのThe "Starving Student" hybrid headphone amplifierよりも、小さくできました。（＾Ｏ＾）
あ。でも、“小さい”って言うと語弊があるかも。。。
大きさ的には同じくらいかと思いますけど、何て言いますか、シンプルな形状？？？ヒートシンクがないんで、スッキリした感じで、コンパクトな形状かと。。。（汗
もっとも、スッキリした感じでコンパクト化が可能なのはＷＥ４０８Ａのヒーター電流（アイドリング電流）がオリジナルの１／３で、発熱量が少ないからです。オリジナルのように、ヒーター電流が１５０ｍＡですとヒートシンク設置が必須ですから、ここまでシンプルな感じにはできないと思います。
うーん。
要するに、球をＷＥ４０８Ａに変更して作ると、省エネ／省スペース版になる！って感じでしょうか？？？
そんな訳で、シャーシサイズが小さくて通常のフィギュアを載せるのは無理なので、ヘンリエッタ にいてんごを、ＷＥ４０８Ａハイブリッドヘッドフォンアンプに載せて撮影しました。
ハンダ付けに苦労しただけあって、オリジナルのThe "Starving Student" hybrid headphone amplifierよりも、小さくできました。（＾Ｏ＾）
あ。でも、“小さい”って言うと語弊があるかも。。。
大きさ的には同じくらいかと思いますけど、何て言いますか、シンプルな形状？？？ヒートシンクがないんで、スッキリした感じで、コンパクトな形状かと。。。（汗
もっとも、スッキリした感じでコンパクト化が可能なのはＷＥ４０８Ａのヒーター電流（アイドリング電流）がオリジナルの１／３で、発熱量が少ないからです。オリジナルのように、ヒーター電流が１５０ｍＡですとヒートシンク設置が必須ですから、ここまでシンプルな感じにはできないと思います。
うーん。
要するに、球をＷＥ４０８Ａに変更して作ると、省エネ／省スペース版になる！って感じでしょうか？？？
そんな訳で、シャーシサイズが小さくて通常のフィギュアを載せるのは無理なので、ヘンリエッタ にいてんごを、ＷＥ４０８Ａハイブリッドヘッドフォンアンプに載せて撮影しました。
WE408A hybrid Headphone Amplifier & ヘンリエッタ にいてんご Toys Works
Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
WE408A hybrid Headphone Amplifier & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 COLOR PENCIL VERSION
WE408A hybrid Headphone Amplifier & ヘンリエッタ にいてんご Toys Works
Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
WE408A
hybrid Headphone Amplifier & Toys Works Collection
2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
FotoSketcher Ver.2.10 COLOR PENCIL VERSION
ちんまい感じがヘンリエッタらしくて、とても可愛いです。（＾Ｏ＾）
ヘンリエッタ にいてんご って、何だかんだ言って実はかな～りお気に入りかも。。。
実物はホント、スゲー小さいんですけど。。。（汗
。。。。。
ちなみに。。。
アンプが完成してから、いとうかなこ『落葉』を聴きました。
ちんまい感じがヘンリエッタらしくて、とても可愛いです。（＾Ｏ＾）
ヘンリエッタ にいてんご って、何だかんだ言って実はかな～りお気に入りかも。。。
実物はホント、スゲー小さいんですけど。。。（汗
。。。。。
ちなみに。。。
アンプが完成してから、いとうかなこ『落葉』を聴きました。
ＷＥ４０８Ａハイブリッドヘッドフォンアンプと装甲悪鬼村正オリジナルサウンドトラック
やっぱり『落葉』は、とてもとても良い曲です。（＾Ｏ＾）
やっぱり『落葉』は、とてもとても良い曲です。（＾Ｏ＾）
ヘンリエッタ にいてんご の写真を手直ししてみた。 ― 2012/06/27 23:26
先日、ブログに掲載した ヘンリエッタ にいてんご の写真ですけど。。。
画面の右側がちょっと空いているので、トリミングした方が良いかな？と思ったので、画面右側を詰めてみました。
うん。
やっぱり、トリミングした方が画面が引き締まって良いです。（＾Ｏ＾）
画面の右側がちょっと空いているので、トリミングした方が良いかな？と思ったので、画面右側を詰めてみました。
うん。
やっぱり、トリミングした方が画面が引き締まって良いです。（＾Ｏ＾）
WE408A hybrid Headphone Amplifier (Tube Headphone Amplifier) & ヘンリエッタ にいてんご Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure
WE408A hybrid Headphone Amplifier (Tube Headphone Amplifier) & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 COLOR PENCIL
最近、テツさんは、FotoSketcherの色鉛筆画がお気に入りです。
なんといいますか、とても柔らかい感じがして、ほのぼのとした素朴な可愛さがあって好きです。（＾Ｏ＾）
とはいえ、色鉛筆画にすると、真空管の管壁プリントの『Western Electric 408A』のロゴが潰れてしまうんですよね。。。（汗
せっかくなのに、もったいない！
それで、油彩画と水彩画にしてみました。。。（汗
最近、テツさんは、FotoSketcherの色鉛筆画がお気に入りです。
なんといいますか、とても柔らかい感じがして、ほのぼのとした素朴な可愛さがあって好きです。（＾Ｏ＾）
とはいえ、色鉛筆画にすると、真空管の管壁プリントの『Western Electric 408A』のロゴが潰れてしまうんですよね。。。（汗
せっかくなのに、もったいない！
それで、油彩画と水彩画にしてみました。。。（汗
WE408A hybrid Headphone Amplifier (Tube Headphone Amplifier) & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 OIL PAINTING
WE408A hybrid Headphone Amplifier (Tube Headphone Amplifier) & Toys Works Collection 2.5 GUNSLINGER GIRL Henrietta Pre-Painted PVC Trading Figure FotoSketcher Ver.2.10 WATER PAINTING
油彩画とか水彩画だと、『Western Electric 408A』のロゴが、なんとか見える（！）ので良いかも。。。（＾Ｏ＾）
油彩画とか水彩画だと、『Western Electric 408A』のロゴが、なんとか見える（！）ので良いかも。。。（＾Ｏ＾）
最近のコメント
