6922-5687～１万円真空管アンプ（２） ― 2011/03/28 00:12

５６８７／６９２２（６ＤＪ８）の特性は、直線性が良くて、バイアス線が揃っているので、ロードラインが引きやすいです。

ネット上から、上記の真空管特性図をダウンロードして、
http://www.mif.pg.gda.pl/homepages/frank/sheets/127/5/5687WA.pdf
http://www.mif.pg.gda.pl/homepages/frank/sheets/030/e/E88CC.pdf

木村哲著 情熱の真空管アンプ 等の書籍を利用して、独学でロードラインを引いて真空管アンプを設計するための勉強に良いかと思います。
http://www.amazon.co.jp/dp/4534037406
ロードラインの引き方は、上記の本のＰ．５７に書いてあります。
私も上記の本を購入して、いろいろ勉強させて頂きました。。。（汗

それでは、実際の設計ですけど。。。

初段６９２２（Ｅ８８ＣＣ）の特性図は、ＥＣＣ８８を使用しています。
６９２２／Ｅ８８ＣＣ／６ＤＪ８／ＥＣＣ８８のどれでも良いと思います。

クリックで拡大

初段６９２２の動作条件は、

プレート電圧　８３Ｖ　（対アース電圧８５．５Ｖ）
プレート電流　２．５ｍＡ
バイアス　－２．５Ｖ
カソード抵抗　１ＫΩ
負荷抵抗　２７ＫΩ
デカップリング抵抗　１５ＫΩ
Ｂ電圧　１９１．３Ｖ　

という所でしょうか。

クリックで拡大

出力段５６８７の動作条件は、
プレート電圧　１７８Ｖ　（対アース電圧１８５．５Ｖ）
プレート電流　１７．５ｍＡ
バイアス　－７．５Ｖ
カソード抵抗　４３０Ω
負荷抵抗　７ＫΩ
Ｂ電圧　１９１．３Ｖ

上記の動作点で、回路図を作成しました。

クリックで拡大

上掲載の回路図は、青字が設計値で、赤字が実測値です。

初段の負荷抵抗は、春日KA-10SHヘッドフォンアンプを購入した時に付属で付いてきたけど使用しなかった東京光音ＲＤ　３０ＫΩ１Ｗ　が、手持ちであったので、それを使う事にしたので、初段の設計を変更しました。

負荷抵抗　２７ＫΩ　→　３０ＫΩ
デカップリング抵抗　１５ＫΩ　→　１２ＫΩ


他の部位に使用するパーツは、

クリックで拡大

カップリング　→　イエンツェンＣｒｏｓｓＣａｐ　０．１μＦ
パスコン　→　エルナーピュアキャップ　５０Ｖ　２２０μＦ ／４７０μＦ
出力段カソード抵抗　→　ＫＯＡ　ＳＰＲ１Ｃ　４３０Ω
初段カソード抵抗　→　デールＲＮ６０　１ＫΩ
グリッド抵抗　→　タクマンＲＥＸ１／４Ｗ　３３０ＫΩ
発振止／ＮＦＢ抵抗　→　ＣＭＦ－５５　３ＫΩ ／７５０ＫΩ

みたいな感じです。

次回は、シャーシ加工／組立／ハンダ付け等を書きたいと思います。

（次回につづく）　


by テツ [真空管] [6922-5687アンプ] [コメント(0)｜トラックバック(0)]

6922-5687～１万円真空管アンプ（３） ― 2011/03/28 12:13

回路図ができたら、実際のレイアウトをＣＡＤで検討します。
トランス類、ソケット周り、ラグ板の配置が決定したら、
プリントアウトして実体配線の検討を行います。

クリックで拡大

うーん。うーん。と試行錯誤しながら、なるべく合理的な配線を考えます。

ちなみに、上掲載の写真は、６ＤＪ８ミニアンプの時の写真です。
１万円アンプは、トランス／シャーシが変更になってますけど、
実体配線（部品のレイアウト）は、それほど変わっていません。

実体配線が決定したら、ＹＭ－２００シャーシを加工して組立します。

クリックで拡大

落とし込みサブシャーシ用の、ＭＴ９ソケット・アルミプレートの穴開けが、とても大変でした。。。（汗

クリックで拡大

１ｍｍ厚の円形アルミプレートに穴開けるんですけど、加工する工数を考えたら、市販品を買った方が安いかもしれません。

クリックで拡大

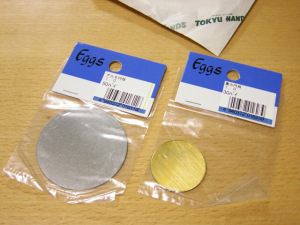

１ｍｍ厚の円形アルミプレートは、東急ハンズのマテリアル・コーナーで購入しました。

シャーシ外装の組立が終了したら、次はハンダ付けです。

クリックで拡大


左側６９２２用ソケットに取り付けたラグ板に、主アースラインが通してあります。
このレイアウトはどこかで見たような。。。

実は、この６９２２－５６８７～１万円アンプを製作したのは去年の１１月でした。その直後の１２月初から、もうＥ８１Ｌヘッドフォンアンプの試作に入っていたので、アンプの各部の配置がそっくりだったりします。。（汗

ていうか、この１万円アンプでさえコストが高い！！という訳で、
さらなるコストダウンを実施したのがＥ８１Ｌヘッドフォンアンプである。
と言えるかもしれません。

Ｅ８１Ｌヘッドフォンアンプは、実際に作ってみたらイイ音で、結果的に、
付加価値を付ける為に加工済／焼付塗装／鉄シャーシを採用した
ので大幅なコストアップになってしまいました。

世界的な原材料の値上げで部品代が高騰しているので、国産トランスと、加工済／焼付塗装／鉄シャーシを採用してしまったら、一万円台でキットはできません。。。（汗

けど、Ｅ８１Ｌは高信頼管で造りがとても良いですから、安売りするのは実にもったいない球ですので、春日無線のアドバイスで、鉄シャーシにしたのは正解だったと、私は思います。
焼付塗装／鉄シャーシは、やっぱり格好良いです。（＾Ｏ＾）

カミングアウトは、このくらにして引き続きハンダ付けします。

クリックで拡大


ハンダ付けが終了しました。

コスト以前に、内部のハンダ付けが初心者にはツライかもしれません。
実際に、この内部配線見た方から、
『　ハンダ付け、キツそ～　』　と、言われました。。。（大汗

クリックで拡大


ハンダ付け後は、各部の電圧値を計測して異常がないのを確認して、
エージングしながら音出しをします。

本格的な計測は、軽くエージングした後に実施します。

次回は、最終調整について書きたいと思います。

（次回につづく）



by テツ [真空管] [6922-5687アンプ] [コメント(0)｜トラックバック(0)]

6922-5687～１万円真空管アンプ（４） ― 2011/03/28 20:45

過去３回に渡ってご紹介した6922-5687～１万円アンプですけど、
それでは、最後の記事を書きます。


軽くエージングした後、再度アンプの各部の電圧を測定したのですが、
ＢＴ－２Ｖ電源トランスの出力電圧が低いです。
ＡＣ１８０Vタップの出力電圧は、実測値１７１Ｖしか出ません。。。（汗

ブリッジ整流後の出力電圧は、本来、１８０Ｖ×１．２５倍＝２２５Ｖくらいですけど、実測２１７．７Ｖしか出ていません。
設計値よりも大分Ｂ電圧が低くなってしまっているので、電源の抵抗を調整して平滑部の電圧降下を少なくしてやる必要があります。

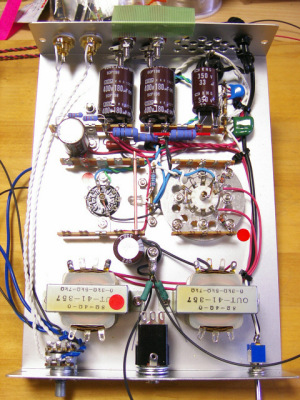

クリックで拡大

結局、平滑回路の２７０Ω抵抗を一個取りました。
掲載写真の電源部、赤いシリコンチューブが被ってる線の所は、もともと２７０Ωが入っていました。
２７０Ω×０．０３９２Ａ　＝１０．６Ｖですので、
おおよそ、Ｂ電圧が、１０Ｖアップした事になるでしょうか？

とりあえず、手直ししたので、各部の電圧を測定し直しました。
以前にアップした回路図は、この修正を行った後の回路図です。

再度、回路図を掲載します。

クリックで拡大

掲載回路図の青字が設計値で、赤字が実測値です。
電源のところの、２個の１８０μＦの間のプラス側に取り外した２７０Ωが入っていました。

５６８７のプレート電流は、特性図から読みとった設計値１７．５ｍＡに対して、実測１６．５ｍＡなので、私が購入した球は、全体的にプレート電流が流れない方向にバラついているようです。
と言いますか、購入した球の実際の特性と代表特性のグラフが、
プレート電圧１０Ｖ分くらい横にシフトしているような印象を受けました。


でも、今回作ったアンプは電源トランスの許容電流いっぱいいっぱいなので、プレート電流が流れない方がありがたいです。

回路全体の電流量は、３９．２ｍＡですので、
３９．２ｍＡ×１．５倍＝５８．８ｍＡ
ブリッジ整流の許容電流に対して、もうギリギリですね。。（汗　　　　


クリックで拡大

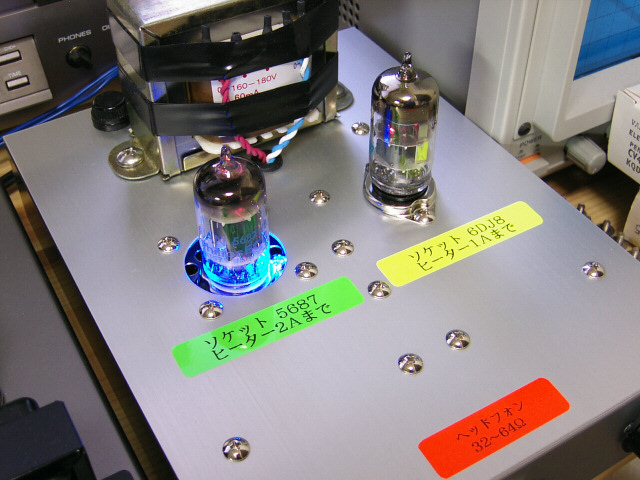

プレート電流はいっぱいですが、ヒーター容量はタップリあります。

初段は、１Ａまで。
出力段は、２ＡまでＯＫですので、いろんな球が挿せると思います。


クリックで拡大

以上で、6922-5687～１万円アンプのご紹介は終わりです。

本来なら、Ｅ８１Ｌヘッドフォンアンプについて書けたら良いのですけど、
興味を引きそうな話題は、すべてサイトに書いてしまったので。。。（汗

真空管アンプ／真空管ヘッドフォンアンプを製作される方々のご参考になりましたら幸いです。
