１２ＡＸ７－３８シングル真空管アンプ（４） ― 2012/03/31 23:50
やっとのことで、１２ＡＸ７（６Ｎ２ＰＥＶ）－３８シングル真空管アンプのハンダ付けが終了しました。。。（汗
それで、ハンダ付けの様子を簡単にご紹介致します。
（１）外装のパーツを組立した状態から、ハンダ付けがスタートします。
シャーシ内には、出力トランス、真空管ソケット、ラグ版などが取り付けてあります。
それで、ハンダ付けの様子を簡単にご紹介致します。
（１）外装のパーツを組立した状態から、ハンダ付けがスタートします。
シャーシ内には、出力トランス、真空管ソケット、ラグ版などが取り付けてあります。
ＵＹ（５ピン）ソケットは、タイト金メッキです。
出力トランスは、春日無線ＯＵＴ４１－３５７を使用します。
（２）ＡＣ１００Ｖライン、フューズ／スパークキラー類、ダイオードのブリッジ、電源平滑回路、ヒーター配線を、まず初めにハンダ付けしていきます。
ダイオードは、ＵＦ４００７ ウルトラファーストリカバリーです。
出力トランスは、春日無線ＯＵＴ４１－３５７を使用します。
（２）ＡＣ１００Ｖライン、フューズ／スパークキラー類、ダイオードのブリッジ、電源平滑回路、ヒーター配線を、まず初めにハンダ付けしていきます。
ダイオードは、ＵＦ４００７ ウルトラファーストリカバリーです。
アンプの総電流の計測は、電源部抵抗の電圧から求めるので、あらかじめ抵抗値を実測して、ちょろっとシャーシに書いておきます。
抵抗の両端の電圧を計測して１９９．２Ωで割れば、全回路に流れる総電流値が求まります。
（３）コンデンサー、Ｂ電圧ライン、デカップリング抵抗、ブリーダー抵抗、アースラインをハンダ付けします。
抵抗の両端の電圧を計測して１９９．２Ωで割れば、全回路に流れる総電流値が求まります。
（３）コンデンサー、Ｂ電圧ライン、デカップリング抵抗、ブリーダー抵抗、アースラインをハンダ付けします。
（４）プレート回路、スクリーン回路、カソード帰還回路のコードをハンダ付けします。
設計は三極管接続（三結）で行いますが、私個人はいつも、実体配線のハンダ付けの時に、ちょろっと三結に近いＵＬ接続にしてしまいます。すみません。。。（汗

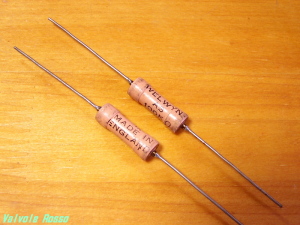

（５）初段の負荷抵抗１００ＫΩは、かな～り個人的な趣味（！）ですけど、英国ＷＥＬＷＹＮのカーボン・フィルムＡ３を使用します。。。（汗
（５）初段の負荷抵抗１００ＫΩは、かな～り個人的な趣味（！）ですけど、英国ＷＥＬＷＹＮのカーボン・フィルムＡ３を使用します。。。（汗
（６）初段の独立電源コンデンサー、初段負荷抵抗、カソード抵抗、グリッド抵抗をハンダ付けしています。
初段周辺はスペースがないので、作業がキビシイです。
今回、ハンダ付けが、イチバン辛かった部分（！）でした。。。（汗
（７）カップリングは、ロシアンミリタリー K42y-2 500V 0.047uF です。
今回、ハンダ付けが、イチバン辛かった部分（！）でした。。。（汗
（７）カップリングは、ロシアンミリタリー K42y-2 500V 0.047uF です。
（８）ロシア製のオイル・ペーパーコンデンサーをハンダ付けします。
（９）デールＲＳ－２Ｂ巻線抵抗１．５ＫΩに、ＲＮ６０の１０ＫΩを並列接続して１．３ＫΩにした、出力段３８のカソード抵抗、パスコン、グリッド抵抗をハンダ付けしていきます。
（１０）出力トランス二次側のハンダ付けをします。
スイッチ付き標準ヘッドフォンジャックを利用して、出力トランス二次側の出力を切り替えます。
スピーカー８Ωと、ダミーロード８Ωをスイッチで切り替えます。
（１１）入力ラインと、スピーカー出力用の配線をハンダ付けして完成です！
スピーカー８Ωと、ダミーロード８Ωをスイッチで切り替えます。
（１１）入力ラインと、スピーカー出力用の配線をハンダ付けして完成です！
（１２）早速、真空管３８と６Ｎ２Ｐ－ＥＶを挿してみます。
（１３）出来上がったアンプを通電して、動作確認を行います。
出力段３８のカソード電圧（＝バイアス電圧）を測定しています。
設計値は２２Ｖでしたけど、実測値は２１．５６Ｖでした。
カソード抵抗の実測値は、１．２９８ＫΩでしたので、プレート電流は、
２１．５６Ｖ÷１．２９８ＫΩ＝１６．６ｍＡです。
なお、Ｂ電圧は、設計値の２２７．６Ｖに対して、実測値は２２３Ｖでした。
。。。。。
いちおう完成しましたので、次回はフィギュアを載せて撮影する予定です。
グッドスマイルカンパニー 1/8 暁美ほむら を載せて撮影するのが、すご～く楽しみです。（＾Ｏ＾）
（次回につづく）
