エレクトロハーモニクス12BH7Aが行方不明である。痛すぎる被害だ。まあマルチテスタの方は校正しなきゃなので ― 2024/08/14 17:02

２０年以上愛用していた YOKOGAWAマルチテスター と共に、エレクトロハーモニクス12BH7A（ユニットgmマッチド）が行方不明である。

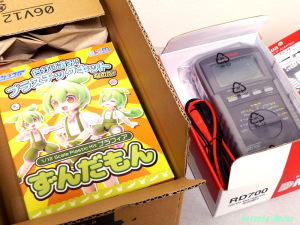

まあ、 YOKOGAWAマルチテスターは、そろそろ校正しなきゃなー。とか思っていたので、校正に出すくらいだったら新しいの買った方が早いと思い、 YOKOGAWAの現行品はデザインが好みでなかったので、SANWAのマルチテスターをパッと買ってしまいました。。。



YOKOGAWAの現行品はデザインが好みでなかったので、SANWAのマルチテスターをパッと買ってしまいました。
YOKOGAWAの現行品はデザインが好みでなかったので、SANWAのマルチテスターをパッと買ってしまいました。


それはそれとして、購入しておいたエレクトロハーモニクス12BH7A（ユニットgmマッチド）が行方不明である。こいつはイタい。なんせ現在エレクトロハーモニクス12BH7Aは売ってないのである。ましてや、gmマッチドの選別品である。実に痛すぎる被害だ。。。



TUBE: Electro-Harmonix 12BH7 Gold　真空管：エレクトロ・ハーモニックス12BH7 Gold
購入しておいたエレクトロハーモニクス12BH7A（ユニットgmマッチド）が行方不明である。こいつはイタい。



その他の制作に必要なパーツは、おおむね揃っているようです。
その他の制作に必要なパーツは、おおむね揃っているようです。



TUBE: Electro-Harmonix 12BH7, GE 6463, GE 6350 6463/6350 is a near equivalent, but with a different pin out.
アンプの方は代用で、GE 6463 で製作することにします。



そのうち、ひょっこりどこかから12BH7Aが発見されのを願ってやまないテツさんでありました。




by テツ [12BH7ハイブリッド-24V] [コメント(0)｜トラックバック(0)]

昔取ったきねづかで…と言いながら、いまさら真空管アンプの製作しようとあれやこれや画策しているテツさんです。 ― 2024/08/12 17:48

なろう小説を読んでいて、フト思った。。。


昔取ったきねづかで…と言いながら無双する定食屋のおっさん、実は伝説のダンジョン攻略者
https://ncode.syosetu.com/n6389ji/


昔取ったきねづか かぁ。。。テツさんなんかあったけ？


まあ、自慢できそうな事といえば、真空管アンプを設計できる！くらい？


目が悪くなって手元が見えなくなって、ぜんぜん作らなくなりました。。。


また頑張って作ろうかなー。


てな感じで、ゴソゴソ漁ってみたら買っておいたパーツがないんですけど！


つか、愛用のYOKOGAWAマルチメータないじゃん。。。（大汗


買っておいたパーツの一部とか、YOKOGAWAマルチメータとか片づけたまま行方不明になったみたい。。。


えーと。


とりあえず、マルチメーター買うか。。。



SANWA デジタルマルチメータ RD700 & sanwa クリップアダプタ CL-14 赤黒 全長:20cm【セット買い】
SANWA デジタルマルチメータ RD700 & sanwa クリップアダプタ CL-14 赤黒 全長:20cm【セット買い】
https://www.amazon.co.jp/dp/B09V8CLJ7V?th=1



まずは、リハビリテーションで、12BH7ハイブリッド・アンプ作ろうかと思います。



ハモンド1590DD類似 焼付塗装アルミダイキャスト・ケース
ハモンド1590DD類似 焼付塗装アルミダイキャスト・ケース


12BH7ハイブリッド・アンプ用のパーツは、すべて購入済みのハズなんですけど、一部パーツが見当たらない。。。


鉄は熱いうちに打て。じゃないですけど、パーツ買ったらすぐに制作しないと行方不明になるよ、ホント。（笑）


なんか、ブログの更新がないなー。と感じたら、それはきっと部屋中ひっくり返してパーツを探したり、アンプ設計を思い出したりしてるのだなと、どうかお察しください。


（　なんじゃそりゃ。。。(^_^;　）



by テツ [12BH7ハイブリッド-24V] [小説] [コメント(0)｜トラックバック(0)]

ハイブリッドＨＰＡブレッドボード用回路図 と 、なぜだかガーリー・エアフォースの JAS39D グリペン ― 2016/02/02 22:43

コメントを頂いたので、ブレッドボード実験用回路図をアップ致します。



TUBE 12BH7 plate current 0.2mA　プレート電流は０．２ｍＡ
ハイブリッド・ヘッドフォン・アンプ　ブレッドボード［直流］実験


真空管のプレート電流とＦＥＴのアイドリング電流（＝ヒーター電流）を調べる為に、ブレッドボード上に直流回路を組んで実験します。


ハイブリッド・ヘッドフォン・アンプ　ブレッドボード実験用回路図
Hybrid headphone amplifier solderless breadboard schematic for D.C.


ご参考にして下さい。（＾Ｏ＾）



。。。。。



さて、それだけだとブログ記事が寂しいので、ちょっとネタを追加します。

先日、アマゾンを物色していたら JAS39D グリペン を発見した。。。


アマゾン トミーテック 技MIX 技GAF04 JAS39D グリペン
アマゾン トミーテック 技MIX 技GAF04 JAS39D グリペン
http://www.amazon.co.jp/dp/B01AN4R0PA


おおー。カッコイイーッ！！

真空管アンプの上に載せて飾ったらカッコイイかも。。。（汗


（　なんじゃそりゃ。。。(^_^;　）



技MIX【TOMYTEC公式】 グリペンの３Dデザイン！ ガーリーエアフォース
技MIX【TOMYTEC公式】 グリペンの３Dデザイン！ ガーリーエアフォース
https://twitter.com/tomytec_gimix/status/638892406503403520


電撃文庫 ガーリー・エアフォース 立ち読み
http://dengekibunko.jp/newreleases/978-4-04-866862-0/




えーと。


それにしても、ラノベ・ヒロインの搭乗機が「グリペン」ってトコが渋すぎる。なにげに日本では人気あるよなグリペン。


かくいう私も好きです、グリペン。



(C)light 群青の空を越えて オフィシャルブック
テツさんのグリペンの過去記事（↓）
http://valvolerosso.asablo.jp/blog/2012/12/26/



by テツ [12BH7ハイブリッド-24V] [24Ｖ・ACアダプターFETハイブリッド] [ミリタリーネタ] [模型] [コメント(0)｜トラックバック(0)]

ギターアンプ／エフェクター仕様の真空管ハイブリッドヘッドフォンアンプを自作しようと検討中 《真空管編》 ― 2015/03/15 16:05

前回のブログで、バンド仕様の真空管ハイブリッドアンプを自作しようかな？と書いたのですが。。。


単に、真空管ハイブリッドアンプのケースを Hammond 1590DD にするだけだと、なにそれツマンネーというツッコミが予想されるので、真空管もギターアンプに準拠する事にしました。。。（汗


使用する真空管は、ギターアンプ Blackstar HT-5 で採用されている Electro-Harmonix 12BH7 です。


TUBE: Electro-Harmonix 12BH7 Gold　真空管：エレクトロ・ハーモニックス12BH7 Gold
TUBE: Electro-Harmonix 12BH7 Gold　真空管：エレクトロ・ハーモニックス12BH7 Gold　（写真は双極マッチ・チューブ）


Blackstar HT-5 は12BH7を一本使用して双三極部をプッシュプルにしているのですが、現在検討中の真空管ハイブリッドアンプでは12BH7を一本使用して双三極部を左右チャンネルに振り分ける予定です。


なお、12BH7に近似の真空管には、6463、6350 があるのですけど、ピンアサインが異なるので球の差し換えはできません。


TUBE: Electro-Harmonix 12BH7, GE 6463, GE 6350 6463/6350 is a near equivalent, but with a different pin out.
TUBE: Electro-Harmonix 12BH7, GE 6463, GE 6350
6463/6350 is a near equivalent, but with a different pin out.


まあ、なんつーか、サンハヤト真空管ピッチ変換基板を使用してグリッドとカソードへの接続をピンヘッダーで繋ぎ替えれるようにしておけば、6463、6350 の球を使用できるかもしれません。


アマゾン サンハヤト 真空管ソケットピッチ変換基板 AT-MT9P
http://www.amazon.co.jp/dp/B00J7LBP8O

マルツ サンハヤト真空管ピッチ変換基板【AT-MT9P】
http://www.marutsu.co.jp/pc/i/165585/

ギャレットオーディオ サンハヤト AT-MT9P 変換基板セット
http://www.garrettaudio.com/Tubesocket.html


しかも、12BH7よりも6436/6350の方が内部抵抗が小さくてｇｍが大きいので、低電圧でプレート電流が流れ易いような。。。（汗


12BH7 Rp 5.3K gm 3100
6463   Rp 3.85K gm 5200
6350 Rp 3.9K gm 4600


ぶっちゃけ、低電圧の真空管ハイブリッドヘッドフォンアンプを作る場合は、6436/6350の方が良さげな感じがするんですけど、今回の真空管ハイブリッドアンプのテーマは“ギターアンプ／エフェクターのバンド仕様”って事なので、ここはやっぱりエレハモ12BH7という事でご理解ください。



そんな訳で、各種の実験は、エレハモ12BH7で実施しました。



TUBE 12BH7 plate current 0.2mA　プレート電流は０．２ｍＡ
TUBE 12BH7 plate current 0.2mA　プレート電流は０．２ｍＡ


FET IRLI520NPBF source voltage 12.6V　ＦＥＴソース電圧は１２．６Ｖ
FET IRLI520NPBF source voltage 12.6V　ＦＥＴソース電圧は１２．６Ｖ


TUBE 12BH7 heater current 290mA　ヒーター電流は２９０ｍＡ
TUBE 12BH7 heater current 290mA　ヒーター電流は２９０ｍＡ



Electro-Harmonix 12BH7 (TUBE) - International Rectifier IRLI520NPB (FET) Hybrid Headphone Amplifier Schematic Circuit　回路図
Electro-Harmonix 12BH7 (TUBE) - International Rectifier IRLI520NPB (FET) Hybrid Headphone Amplifier Schematic Circuit　回路図



回路図をご覧になって頂ければ判ると思いますが、ヒーターセンター（９番ピン）をアースに落として、ヒーターを左右チャンネルに振り分けています。

このやり方って、Millett The "Starving Student" hybrid headphone amplifier よりもむしろ Sijosae MHHA (Multi-Hybrid Headphone Amp) のような気もします。。。（汗



要するに真空管を一本のみ使用する場合。真空管ヒーターをＦＥＴソースフォロワの負荷抵抗にして双三極部を左右チャンネルに振り分ける為には、ヒーターセンター端子がある球じゃないと実現できないんですよねー。


えーと。


とりあえず、アンプシャーシと真空管をそれっぽくしたので、“バンド仕様”の真空管ハイブリッドアンプになったかな？？？


ていうか、カップリングコンデサーをバンブルビーとかブラックキャットとかトロピカルフィッシュにすれば完璧かも！？


（　なんじゃそりゃ。。。(^_^;　）




追補


JJ ECC99 はヒーター電流が大きいので今回のアンプでは使用できません。（12BH7とECC99はヒーター規格が異なります。）

JJ ECC99 は、6.3V 800mA / 12.6V 400mA です。

http://www.jj-electronic.sk/pdf/ECC99.pdf


by テツ [12BH7ハイブリッド-24V] [24Ｖ・ACアダプターFETハイブリッド] [真空管] [コメント(2)｜トラックバック(0)]

ギターエフェクター用アルミダイキャスト・ケースを使用して、真空管ハイブリッドアンプを自作しようと検討中 ― 2015/03/13 20:13

現在の所、PCL82(16A8)真空管ハイブリッドヘッドフォンアンプ の製作を中断しています。。。（汗

楽しみにしている方々には、誠に申し訳ございません。


なんで中断しているかと申しますと。。。


以前にチラッとブログに書いたのですけど、一ヶ月ほど前にフールーで天元突破グレンラガンを観ていたのですけど、最終話「天の光はすべて星」のエンディング曲 アフロマニア「みんなのピース」にジーンと感動しておりました。


いやもうグレンラガンの最終話は感動モノだよ！


やっぱバンド曲かっけぇー！と、テツさん思った。



フールー (hulu) 天元突破グレンラガン 最終話「天の光はすべて星」のエンディング曲「みんなのピース」が胸アツすぎる！
フールー (hulu) 天元突破グレンラガン 最終話「天の光はすべて星」のエンディング曲「みんなのピース」が胸アツすぎる！



という訳で、テツさんなんだかバンド仕様の真空管ハイブリッドアンプを無性に自作したくなってしまいました。


“バンド仕様”っても、単に真空管ハイブリッドアンプのケースを、Hammond 1590DD にしてみよう！って感じですが。。。（汗


ケースの大きさについては下記の図面を参照ください。


HAMMOND 1590DD Diecast Aluminum Enclosure
http://www.hammondmfg.com/pdf/1590DD.pdf



ハモンド1590DDアルミダイキャスト・ケースの大きさはだいたいＤＶＤトールケースくらいです。タカチの US-130 や YM-180 に近いです。



ハモンド1590DD類似 焼付塗装アルミダイキャスト・ケース Diecast Aluminum Enclosure (Similar to Hammond 1590DD)
ハモンド1590DD類似 焼付塗装アルミダイキャスト・ケース
Diecast Aluminum Enclosure (Similar to Hammond 1590DD)



秋葉原 桜屋 ＤＤサイズ アルミダイキャスト・ケース
http://www.sakurayadenkiten.com/eshopdo/refer/cid5s22m144.html


アルミダイキャスト・ケースは、ギターアンプ／エフェクター関連のお店でいろいろ販売しているのですけど、秋葉原の桜屋のケースは塗装色の種類が豊富なので、今回は桜屋で購入してみました。


ミク色♪～ミク色♪～という感じで、ブルーエメラルド色を購入。


DDサイズ 【CANDY BLUE EMERALD】粉体焼付塗装---Hammond1590DD同等・BudCU-477同
http://www.sakurayadenkiten.com/eshopdo/refer/vidsocdd312.html



しかしながら、ブルーエメラルド色のような青緑色は蛍光灯光源のデジカメで撮影するとホワイトバランスの関係で単なるブルーになってしまう！ので、本日のブログに掲載している写真の色は、まったく参考にならない《←重要》ので注意してください。


実物のＤＤケースはターコイズブルーっぽいブルーエメラルド色なんですけど、デジカメ写真で見ると単なるブルーだよね。。。って感じです。


ねんどろいど初音ミクを同時に撮影したのですけど髪の毛が青だし。。。（汗


ねんどろいど初音ミク & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）
ねんどろいど初音ミク & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）


livetune feat.初音ミク Tell Your World EP CD & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）
livetune feat.初音ミク Tell Your World EP CD & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）


livetune feat.初音ミク Tell Your World EP CD & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）
livetune feat.初音ミク Tell Your World EP CD & ブルーエメラルド焼付塗装アルミダイキャスト・ケース （注意！実物ケースの塗装はもう少し緑色（グリーン成分）が多いです。）


上掲載写真のねんどろいど初音ミクの髪の毛がブルーになっているのでご理解頂けるかと思いますが、ケース塗装の色合いがまったく参考にならないので大きさだけ参考にしてください。。。（汗


なお、私自身これまでアルミダイキャストのようなアルミ鋳物(ADC12)をキリ加工した事がない！ので、シャーシ加工をいろいろ試行錯誤する予定ですので、しばらく真空管ハイブリッドアンプ関係の記事を更新しないかもしれませんが、その点ご了承願います。（ぺこり）


（　なんじゃそりゃ。。。(^_^;　）






追記 (2015.03.15)


いやホント、どうでもいい事なんですけど。。。（スルー推奨）

「みんなのピース」と「男子高校生の日常」って意外に合う。
まあでも、“進撃”がダントツで神なんですけど。。。（汗

男子高校生の日常【ＭＡＤ】　高画質　みんなのピース
ttps://www.youtube.com/watch?v=sutpolanxb0

ていうか、リンゴちゃんカワイイ！


（　ホントどうでもいい事だな、おい。。。(^_^;　）


by テツ [12BH7ハイブリッド-24V] [24Ｖ・ACアダプターFETハイブリッド] [北米版DVD-BOX] [フールー] [コメント(0)｜トラックバック(0)]
