明けましておめでとうございます。年末は9A8単管ヘッドホンアンプを製作して完成したけど、結果はイマイチだった。 ― 2026/01/02 16:08
明けましておめでとうございます。
本年も当ブログを、どうぞよろしくお願い申し上げます。
さて、年末は9A8単管ヘッドホンアンプを製作していたのですが。。。
年末の大晦日は、9A8単管ヘッドホンアンプを製作していました。

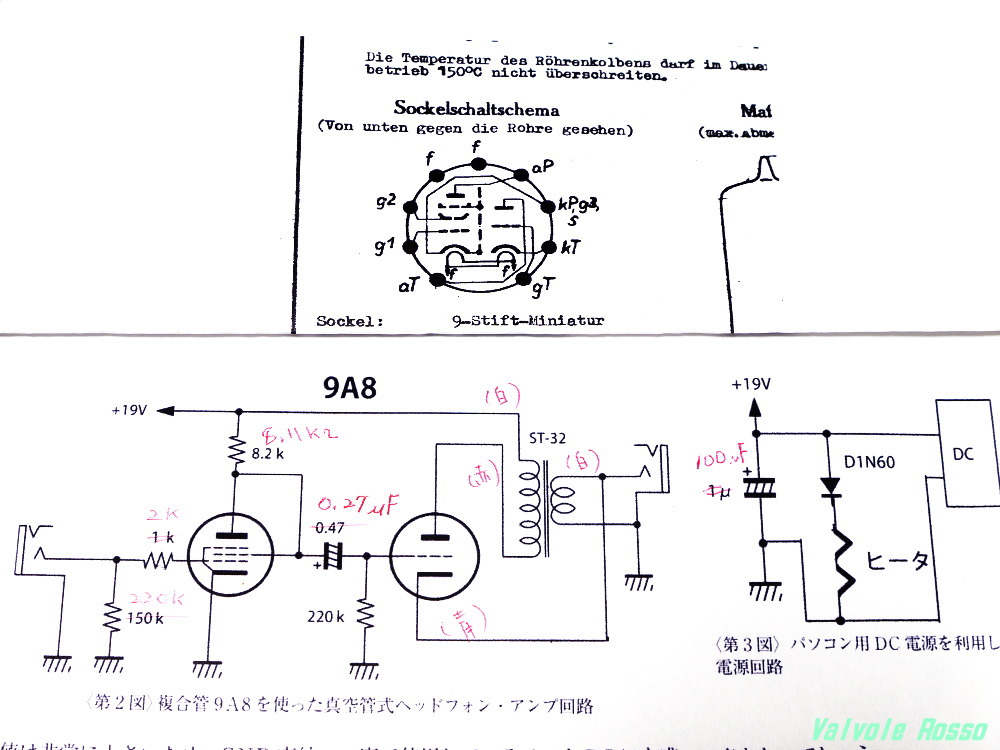

9A8単管ヘッドホンアンプの回路図

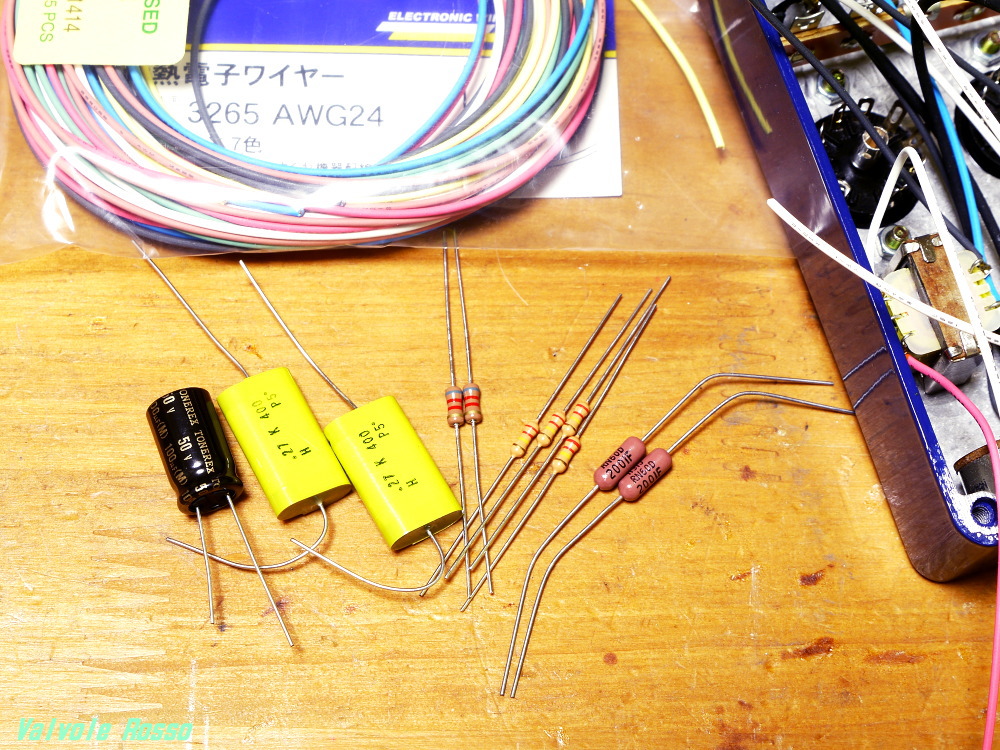

9A8単管ヘッドホンアンプの使用部品。電解コンデンサーはオークションで購入したエルナーのトーンレックス

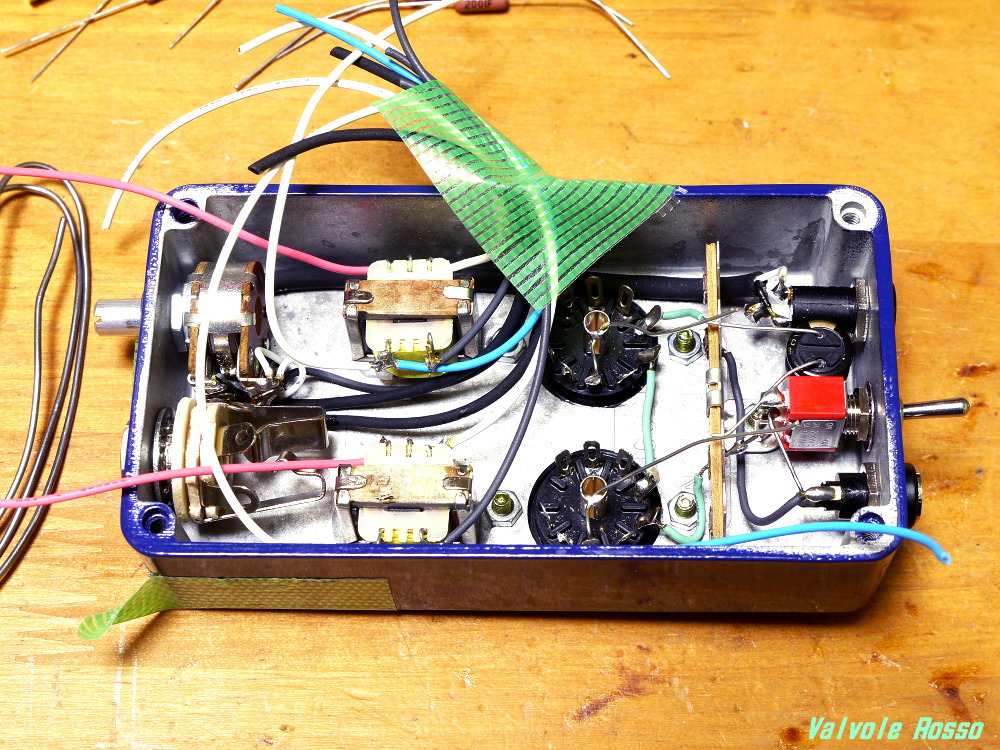

ヒーター配線、電源部をハンダ付けします｡

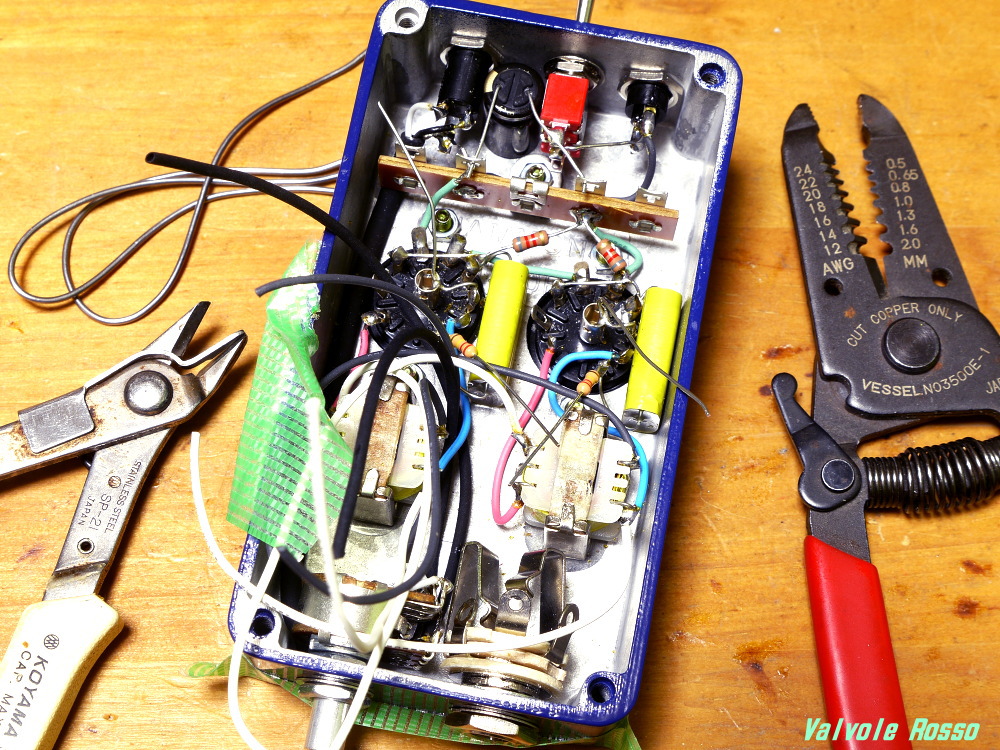

真空管周辺をハンダ付けします。
ハンダ付けが終了して完成した9A8単管ヘッドホンアンプ
完成した9A8単管ヘッドホンアンプに9GH8を挿して聴いてみたところノイズが出てダメでした。9GH8は代替えできないようです。
それで、こんな事もあろうかと８Ａ８の未開封品も購入しておいたのでそれを挿して、ＡＣアダプターを可変電圧式の１８Ｖにして聴いてみたらオッケーそうでした。

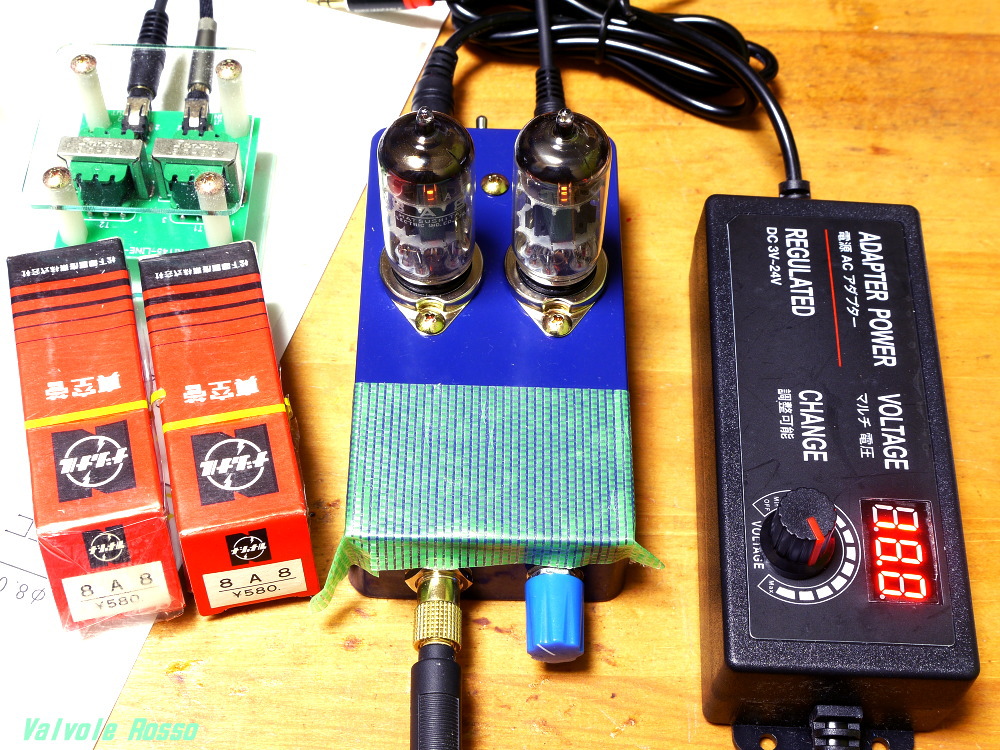

８Ａ８未開封品とＡＣアダプターを可変電圧式の１８Ｖにして聴いてみた。
うーん。
なんかイマイチですね。低音が出てないというか。
出力トランスがサンスイＳＴトランス互換品なので、そりゃあ低音出ないよなー。って感じ。
手前味噌ですけど、私がこれまで作ってきたハイブリッドアンプは出力段がFETのソースフォロワなので出力インピーダンスがメッチャ低いので遙かにイイ音します。ヘッドフォンインピーダンスよりも格段に低い４ΩスピーカーであるピアレスPLS-P830985がフツーにドライブできちゃうからダンピングファクターも出力も二重丸である。。。
ヘッドフォンからシャカシャカ音出してエージング中。。。

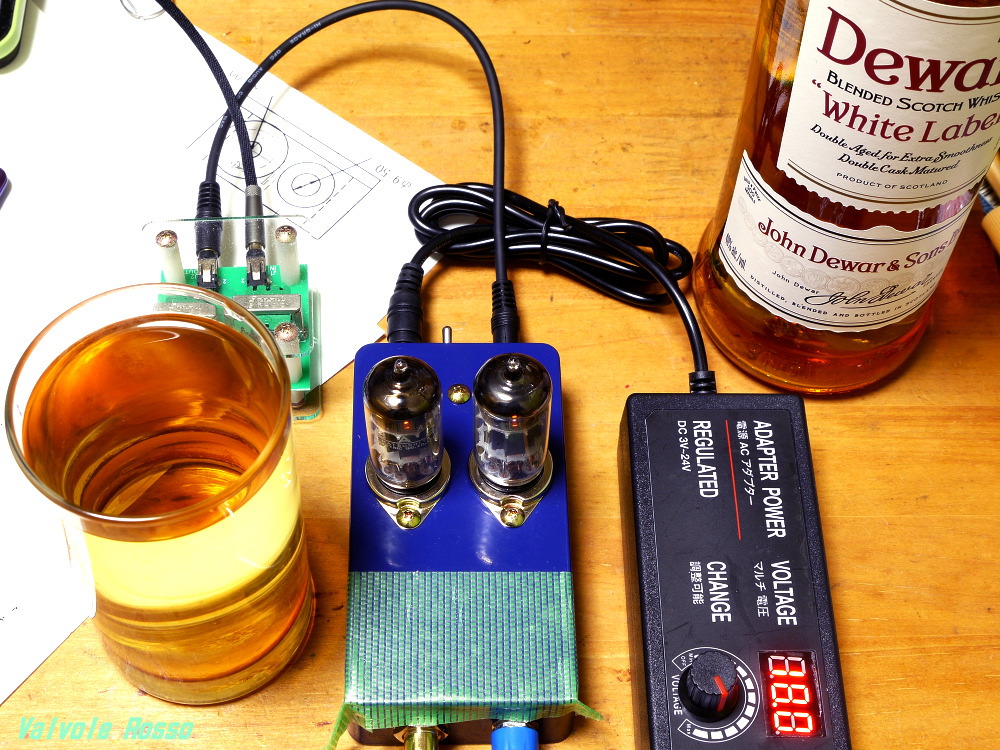

その間テツさんはYouTubeで知恩院の除夜の鐘を聞きながら、ウィスキーちびちび。
6BQ7プッシュプルも出力トランスがサンスイＳＴトランス互換品なので、同じような結果になるのかなー。なんか制作意欲だだ下がりだよなー。ケースをもう既に加工しちゃったしな－。ダルいなーと、煩悩まみれで知恩院の除夜の鐘を聞きながら、ウィスキーちびちび飲んでました。てへっ☆
なんか締まらない大晦日の夜でしたね。。。（汗
そんな訳で、今年もよろしくお願いします。
年始と３連休は、アリエク（AliExpress）で購入したTDA7297アンプキットを製作していました。これはイイ音ですね。 ― 2026/01/13 18:26
年が明けてからの年始と、つい先日の３連休はアリエク（AliExpress）で購入したTDA7297アンプキットを製作していました。
TDA7297アンプ・キット \148 送料 \295 （送料は３個まで一緒だった！）
アリエク（AliExpress）で購入したTDA7297アンプキット
なお、アマゾンでも購入できます。アリエクもアマゾンも中国からの発送ですので、商品受け取りまで１０日以上かかります。
あと、ケースもアリエク（AliExpress）で購入しました。
アンプを納めるケース。1590B×2個セット （送料無料）
実際に届いたケース。1590B×2個セット
それで最初はセカンドソース品のCD7266CZで製作しようとしたのですけど、ピン配置と横のピッチは同じなのですが、縦方向のピッチが異なるのでCD7266CZは使用できませんでした。
セカンドソース品のCD7266CZとキット付属のTDA7297
それと、YouTubeで紹介されていたとおり、キット付属の基板を改造します。８ピンと９ピンを分離して、ひずみ率を改善します。
TDA7297アンプ・キット 基板の改造
1590Bケースの加工
キリ穴加工した箇所をハンドニブラーで繋げて加工します。
ヒートシンクにM3、M4タップ加工します。
四角穴加工後のケース、ヒートシンク、外装パーツ
キット付属のパーツで使用するのは47KΩ抵抗×２くらいで、他はすべて交換します。
通常のダイオードは音質が悪化するのでウルトラファーストUF2010(1000V 2A)へ変更。電解コンデンサをエルナーPURECAP、フィルムコンを日立エーアイシーMTBにします。
ウルトラファーストUF2010、電解コンデンサをエルナーPURECAP、フィルムコンを日立エーアイシーMTBにします。
あくまで個人的なこだわりですが、電解コンデンサーはエルナー、フィルムコンは日立MTBというのがテツさん流です。
ちなみに、過去に製作したYAHAヘッドフォン・アンプも、電解コンデンサーはエルナーセラファイン、フィルムコンは日立MTB、テキサスインスツルメンツNE5532という組み合わせでした。
電解コンデンサーはエルナーセラファイン、フィルムコンは日立MTB、テキサスインスツルメンツNE5532
過去に製作したYAHAヘッドフォン・アンプ
各パーツをハンダ付けしたTDA7297アンプをケースに組み込みます。
ヒートシンクに取り付けたTDA7297アンプをケースに組み込みます。
ハンダ付けが終了して完成したTDA7297アンプ
完成したTDA7297アンプの外観
SONYウォークマンに秋月電子ST-32使用ヘッドホン出力⇔ライン入力昇圧トランスキットを接続して、ヘッドフォンで試聴しながらエージングしています。
こちらは、ダミーロード8.2Ωの両端に掛る電圧を、182Ωと62Ωで分圧して、ヘッドフォン出力を取り出すためのアダプターです。
それで、ヘッドフォンで試聴しながらエージングしていますけど、とても良い音ですね。(^O^)
前回の9A8単管ヘッドホンアンプがイマイチで失敗（？）だったので、今回も失敗したらどーしようとかな～り心配していましたが、心配は杞憂でした。
手前味噌ですけど、個人的なこだわりのエルナー電解コンデンサと日立MTBのフィルムコンがイイ仕事してますね。たぶんおそらく。
おかげで長時間聴いても聞き疲れしないです。
しばらく、このままエージングします。
それでは、また。
